动态频率选择技术（DFS）测试简介（上）
2013-02-28 09:59:17 栏目：通讯专栏
核心导读
文章脉络/关键词：
DFS测试、动态频率选择、ETSI EN 301 893、5GHz频段认证、雷达干扰检测
内容摘要：
动态频率选择（DFS）是无线设备在5GHz频段避免干扰雷达系统的关键技术。本文详解欧洲ETSI EN 301 893标准下的DFS测试要求，涵盖测试项目、雷达信号参数、测试设备及配置方案，为无线路由器等产品的合规认证提供专业指导。
AI 深度解读
动态频率选择（DFS）技术的诞生源于5GHz无线通信与雷达系统的频段重叠问题。全球5.25-5.35 GHz和5.47-5.725 GHz频段被雷达系统占用，Wi-Fi设备需具备自动检测雷达信号并切换信道的能力，这是欧盟CE认证及多国市场准入的强制要求。欧洲标准ETSI EN 301 893 v1.7.1详细规定了主设备与从设备的差异化测试流程，涉及参考信号参数、多种雷达脉冲模拟及-62dBm至-64dBm的检测灵敏度阈值。企业部署DFS测试需配置矢量信号源、频谱仪等专业设备，测试成本与复杂度显著高于常规射频认证。随着Wi-Fi 6E向6GHz扩展，频谱共享机制将更加复杂，DFS技术经验对理解未来频谱管理政策具有重要参考价值。建议厂商在产品设计阶段即导入DFS功能验证，避免认证阶段返工延误上市周期。
1、背景
如今很多无线通信产品如无线路由器，会使用到5GHz频段，但是5.25～5.35 GHz和5.47～5.725 GHz是全球雷达系统的工作频段，为了避免工作在5 GHz频段的无线通信设备对雷达系统造成干扰，各国对这些设备的要求除了功率、频谱等常规项目以外，还特别增加了对动态频率选择（DFS：Dynamic Frequency Selection）特性的要求。
2、欧洲DFS测试要求
标准：ETSI EN 301 893v1.7.1对工作在5.15～5.35 GHz和5.47～5.725 GHz频段的设备做出了要求。
2.1 测试项目

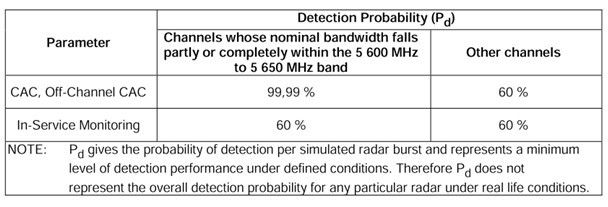

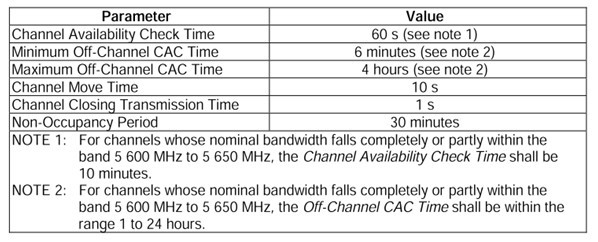

2.2 测试要求
2.3 雷达信号类型
2.3.1 Parameters of the reference DFS test signal
其中pps即pulse per second.

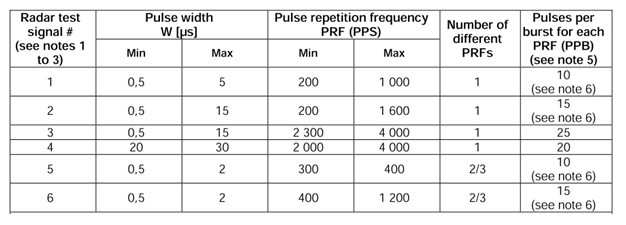

2.3.2 Parameters of radar test signals

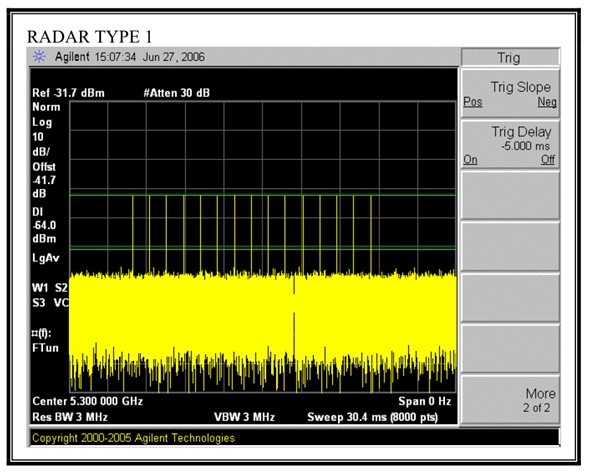

雷达信号1型如图：

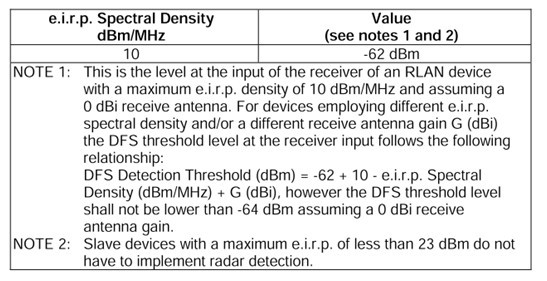

2.4雷达信号强度：
2.5测试set-up图：

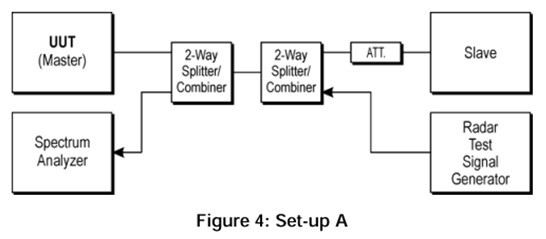

Master：

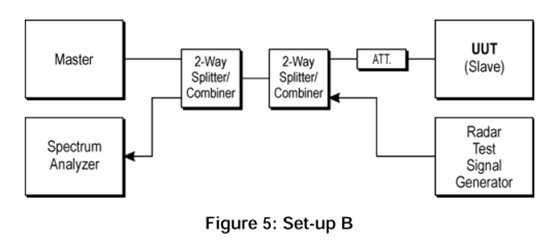

Slave：

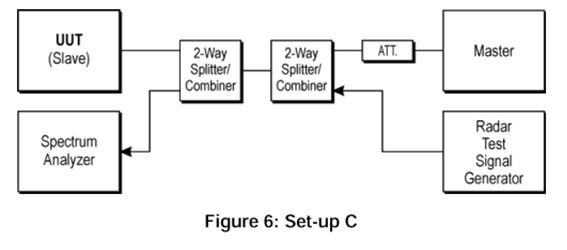

Slave with Radar Interference Detection function
2.6 需要的设备：
1. 矢量信号源：Agilent 8267D
2. 频谱仪：Agilent 4407B
3. 功分器：2个，频率到6GHz
4. 衰减器：30dB
5. RF cable 若干。
针对EN301893标准中所涉及的DFS部分测试，摩尔实验室（MORLAB）的技术人员将继续在下一期中介绍DFS测试的具体测试步骤和相应配置。
如需更多资料，请发信到以下地址：info_cd@morlab.cn或致电：028-85147866。
常见问题
Q: 哪些无线设备需要进行DFS测试？
A: 工作在5.15～5.35 GHz和5.47～5.725 GHz频段的无线路由器、AP等5GHz Wi-Fi设备必须进行DFS测试，以确保其不会对雷达系统产生干扰，这是欧盟CE认证及多国市场准入的强制性要求。
Q: DFS测试需要哪些核心设备？
A: 主要设备包括：矢量信号源（如Agilent 8267D）用于模拟雷达信号、频谱仪（如Agilent 4407B）用于监测频谱、6GHz功分器2个、30dB衰减器及若干RF线缆，用于搭建主设备和从设备的差异化测试环境。
Q: DFS测试中的雷达信号有哪些类型？
A: 标准定义了参考DFS测试信号和多种雷达测试信号，包括不同脉冲重复频率（pps）、脉宽及脉冲数量的组合，用于验证设备对各类雷达信号的检测灵敏度与信道切换响应能力。
