浅析频带边缘测试
2013-03-29 11:31:49 栏目：通讯专栏
核心导读
文章脉络/关键词：
频带边缘测试、band edge测试、FCC射频认证、GSM850杂散测试、无线通信EMC测试、频谱仪测试方法
内容摘要：
频带边缘测试是无线通信产品射频认证的关键项目，用于检测频段边沿1MHz范围内的杂波信号是否超标。本文详解FCC/IC标准下的GSM850测试方法，包括频谱仪设置、RBW/VBW参数配置及新旧测试方法对比，帮助工程师掌握合规测试流程。
AI 深度解读
频带边缘测试源于无线电频谱管理的刚性需求。随着无线设备数量激增，频段边沿的杂波泄漏成为干扰邻频服务的重大隐患，因此FCC、IC等监管机构将其纳入强制认证项目。该测试与常规杂散测试的本质区别在于：它聚焦频段边界±1MHz的
无线通信产品的频带边缘（band edge）通常是指：整个频段边沿左右1MHz的杂波信号。那么这个频带内能量是不固定的，随着产品带宽不同的band edge杂波也各不相同，这一段的杂波信号实际上跟杂散是同根同族，所以在任何一个地区频带边缘都有一定的限值。
以GSM频段为例，据FCC part22&24与IC (RSS-132/133)的要求，GSM128信道（频率824.2MHz）1MHz往左杂波信号不能超过-13dBm，GSM251信道（频率 848.8MHz）1MHz往右杂波信号同样不能超过-13dBm。这种要求是防止边缘杂波信号过大，干扰其他设备正常使用。另外band edge 与out spectrum不一样，因为out spectrum是要求每一个信道左右两边的Mark点（平均以后的Mark点）都必须在同一限值之下。
按照图1进行连接，然后按照如下截图设置进行操作（测试仪器：频谱仪E4447A、基站E5515C、功分器1502A、衰减器）
图1
首先，进行线路路径校准，将损耗记录下来，测试时在仪器当中加入补偿值。
（1） 设置RBW=1% emission band，VBW≥RBW。那么以GSM850为例，GSM的emission band为200kHz,所以RBW设置为2 kHz，那么VBW为2 kHz或更大。
（2） 设置FREQUENCY 从823.1MHz到 824.1MHz，848.9MHz到849.9MHz
（3） 设置SWEEP TIME=AUTO。
（4） 待EUT与基站正常通信并将EUT发射功率调到最大，也就是基站最大的功率等级。

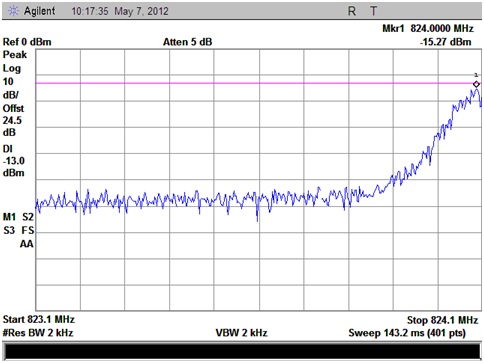

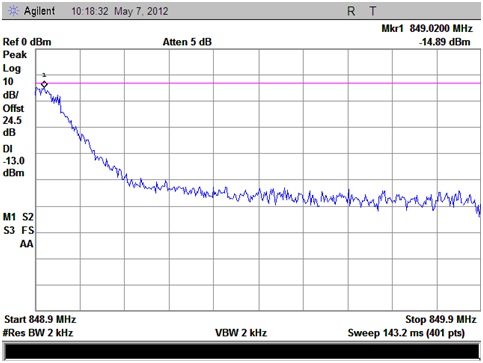

在频谱仪中点击MAX HOLD选件使信号稳定下来，这个时候取最大点，读取这一点的数值并保存如图2所示。

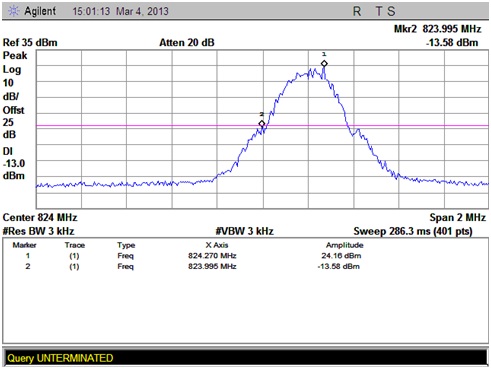

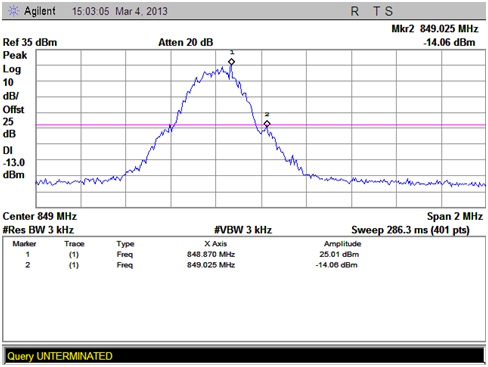

但是FCC的标准每一年都在更新，下面测试方法是更新后的测试，我们也可以从结果中看出两种测试的不同（图3为更新的结果）。
图3
测试方法如下：
（1） 设置RBW=1% emission band，VBW≥RBW。那么以GSM850为例，GSM的 11emission band为200kHz。
（2） 设置FREQUENCY 从823MHz到 826MHz，848.9MHz到850MHz
（3） 设置SWEEP TIME=AUTO。
（4） 进入Amplitude菜单点击第二页当中的offset选件，然后加入线路路径的损耗。
（5） 待EUT与基站正常通信并将EUT发射功率调到最大，也就是基站最大的功率等级
（6） 在频谱仪中点击MAX HOLD选件使信号稳定下来，这个时候取最大点，读取这一最大点的值。
图3这种测试方法是为了更清楚的看到频带左右最大点，以及让人清楚的看到这是在发射过程中测试的数据。
如需更多资料，请发信到以下地址：Service@morlab.cn或致电：0755－86130318。
常见问题
Q: 频带边缘测试与杂散测试有什么区别？
A: 两者检测对象都是杂波信号，但范围不同。频带边缘测试仅针对频段边沿左右1MHz的窄带区域，防止边界泄漏干扰邻频；杂散测试则覆盖全频段。此外，频带边缘测试关注频段最边缘信道的单侧杂波，而杂散测试要求每个信道左右Mark点同时达标。
Q: RBW为什么要设置为1% emission band？
A: 这是FCC/IC标准规定的分辨率带宽设置原则，目的是确保测试灵敏度与信号带宽匹配。以GSM850为例，其emission band为200kHz，故RBW设为2kHz。该比例既能捕捉窄带杂波细节，又避免过宽导致平均效应掩盖峰值。
Q: 新旧测试方法的主要差异是什么？
A: 旧方法扫描范围仅1MHz（如823.1-824.1MHz），新方法扩展至3MHz（823-826MHz）。新方法还强制要求在Amplitude菜单加入路径损耗offset，并更强调发射状态下的实时MAX HOLD读数，使结果更具可复现性和监管透明度。
