动态频率选择技术（DFS）测试简介（下）
2013-03-29 11:15:29 栏目：通讯专栏
核心导读
文章脉络/关键词：
DFS测试、动态频率选择、EN301893标准、5GHz Wi-Fi认证、雷达检测阈值、CAC信道可用性检查
内容摘要：
本文详解EN301893标准下DFS动态频率选择测试的具体步骤，涵盖信道可用性检查（CAC）、雷达检测阈值及离信道CAC三大核心测试项目，为5GHz Wi-Fi设备认证提供实操指南。
AI 深度解读
动态频率选择（DFS）技术是5GHz频段Wi-Fi设备与雷达系统共存的关键机制，源于欧洲电信标准协会（ETSI）制定的EN301893规范。本文作为系列下篇，聚焦测试执行层面的技术细节：信道可用性检查（CAC）要求设备在60秒内完成雷达信号扫描，测试需在CAC起始和结束阶段分别注入单burst雷达信号以验证检测灵敏度；雷达检测阈值测试则区分5600-5650MHz内外频段，前者因气象雷达密集需提高10dB检测门限，且要求20次测试中至少成功识别12次；离信道CAC测试模拟设备多信道并行场景，通过45-60秒间隔的连续burst信号验证后台扫描能力。这些测试设计反映了监管机构对航空安全与频谱效率的双重考量，制造商需在硬件灵敏度与误检率之间取得平衡，测试工程师则应重点关注信号注入时序与记录精度，以确保产品符合欧盟CE认证及全球主要市场的准入要求。
我们在上一篇《动态频率选择技术（DFS）测试（上）》中介绍了DFS测试要求的背景、测试项目和具体要求,本篇我们将继续介绍DFS测试的步骤.
EN301893标准中对应的DFS测试项目：
3.1 channel availability check (CAC)
3.1.1 Tests with a radar burst at the begin of the Channel Availability Check Time
3.1.1.1测试条件
a. UUT在测试信道上不发送数据
b.待UUT开机完成后过2s，注入雷达信号，类型见2.3.1为单burst，强度比2.4的高10dB。
c. 若UUT检测到雷达信号，则记录下UUT检测雷达的过程（以时间为参考）。
3.1.2 Tests with a radar burst atthe end of the Channel Availability Check Time
3.1.2.1测试条件
a. UUT在测试信道上不发送数据
b.待UUT开机完成后过进入CAC，在CAC结束前2s内注入雷达信号，类型见2.3.1为单burst，强度比2.4的高10dB。
c. 若UUT检测到雷达信号，则记录下UUT检测雷达的过程（以时间为参考）。
3.2 Radar Detection Threshold (during the Channel Availability Check)
3.2.1channels outside the 5 600 MHz to 5 650 MHz band
3.2.1.1测试条件
a. UUT在测试信道上不发送数据
b.待UUT开机完成后过任意时间，通常取10s，注入雷达信号，类型见2.3.2为单burst，强度见2.4。
c. 若UUT检测到雷达信号，则记录下。
d. 重复a到c做20次，每次使用2.3.2中不同类型信号，要求UUT至少能检测到12次雷达信号。
3.2.2 channelsin the 5 600 MHz to 5 650 MHz band
a. UUT在测试信道上不发送数据
b.待UUT开机完成后过任意时间，通常取10s，注入雷达信号，类型见2.3.2（不包括#3和#4）为单burst，强度比2.4强10dB。
c. 若UUT检测到雷达信号，则记录下。
d. 重复a到c做20次，每次使用2.3.2（不包括#3和#4）中不同类型信号。
3.3 Off-Channel CAC
3.3.1 Radar Detection Threshold (during Off-Channel CAC)
3.3.1.1channels outside the 5 600 MHz to 5 650 MHz band
3.3.1.1.1测试条件
a. UUT在被测信道上不发送，同时在另外一个信道上工作。
b.待UUT在另外一个信道上开始发送，在被测信道注入雷达信号，类型见2.3.2为连续burst，强度见2.4，到TOff-Channel_CAC结束雷达信号，TOff-Channel_CAC由生产厂家声明。
c. 连续burst的间隔在45s和60s间交替取。
d.如果UUT在TOff-Channel_CAC前检测到雷达信号，可以停止测试并记录下。
3.3.1.2channelsin the 5 600 MHz to 5 650 MHz band
a. UUT在被测信道上不发送，同时在另外一个信道上工作。
b.待UUT在另外一个信道上开始发送，在被测信道注入雷达信号，类型见2.3.2（不包括#3和#4）为连续burst，强度见2.4，到TOff-Channel_CAC结束雷达信号，TOff-Channel_CAC由生产厂家声明。
c. 连续burst的间隔在8min和10min间交替取。
d.如果UUT在TOff-Channel_CAC前检测到雷达信号，可以停止测试并记录下。
e.在5600MHz to 5650MHz频段外取一个信道重复a到d，进行附加测试。
3.3.1.2 Detection Probability (Pd)
3.3.1.2.1测试条件
a.对于被测信道在5600MHz to 5650MHz内，附加测试该项
b.测试过程中，禁用UUT的信道关闭功能。
c.待UUT在另外一个信道上开始发送，在被测信道注入雷达信号，类型见2.3.2（不包括#3和#4）为连续burst，强度比2.4中强10dB，到TOff-Channel_CAC结束雷达信号，TOff-Channel_CAC由生产厂家声明。
d.连续burst的间隔在8min和10min间交替取。
e.如果UUT在TOff-Channel_CAC前检测到雷达信号，可以停止测试并记录下。
f. UUT对雷达信号的检测能力满足下表要求
3.4 In-Service Monitoring
3.4.1测试条件
a.使UUT处于发送状态，在该工作信道上注入雷达信号.
b. 雷达信号的类型见2.3.2为单burst，强度见2.4.
c. 如果UUT检测的雷达信号，则记录下。
d. 使用不同的雷达信号类型重复a到c测试，20次，要求UUT至少检测到12次雷达信号。
3.5 Channel Shutdown and Non-Occupancy period
3.5.1测试条件
a.使UUT在被测信道上发送指定序列，在该信道T0时间注入雷达信号。
b.雷达信号的类型见2.3.1为单burst，强度比2.4中强10dB，雷达结束时间记为T1。
c.当UUT停止在被测信道发送时，记录此时间为T2，T2-T1为信道移动时间。
d.当UUT恢复在被测信道上发送时，此时间为T3，T3-T2为信道未占用时间。
e.在信道移动时间内，UUT处于发送状态的时间记为信道关闭发送时间。
f. 测试要求见2.2。

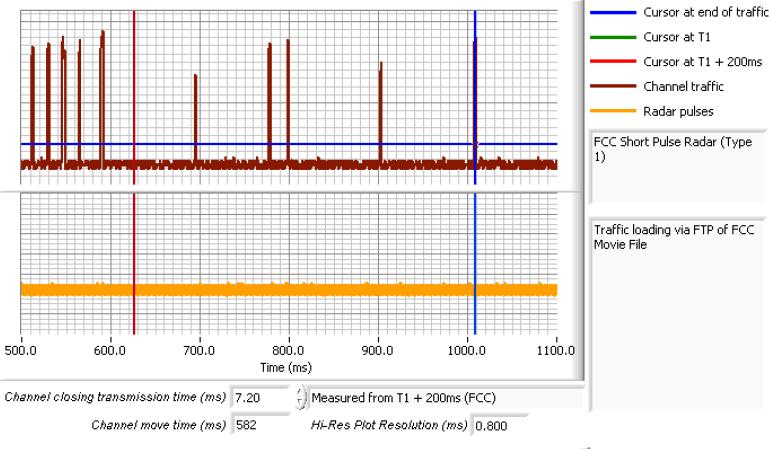

测试结果举例：
摩尔实验室（MORLAB）的技术人员对DFS测试进行了基本总结。目前由于2.4GHz频段（ISM band）越来越拥挤，越来越多的产品将会选择到5.8GHz这个频段，这必然会对同频的雷达系统造成一定干扰，因此DFS测试要求将越来越会成为5.8Ghz产品的一个普遍要求。
