民用对讲机FCC认证中RF测试解读
2013-02-22 14:03:06 栏目：通讯专栏
核心导读
文章脉络/关键词：
民用对讲机FCC认证、RF射频测试、Part95标准、对讲机EMC测试、射频输出功率测试、FCC认证流程
内容摘要：
民用对讲机进入美国市场必须通过FCC认证，其中RF射频测试是核心环节。本文详细解读Part95标准下的五大关键测试项目：射频输出功率、调制特性、占用带宽与发射罩波、辐射杂散及频率稳定度，涵盖具体限值要求与测试方法，为对讲机厂商提供合规指南。
AI 深度解读
民用对讲机作为免执照无线电设备，其FCC认证体系源于美国联邦通信委员会对频谱资源的严格管理。Part95标准专门针对个人无线电服务设备设立，与Part90专业对讲机形成明确区分。从政策背景看，0.5W的ERP功率限制和±5KHz频偏要求，体现了FCC在保障通信质量与防止频段干扰之间的平衡考量。对于出口企业而言，理解§95.639的功率限制、§95.633的带宽规范及§95.635的杂散要求尤为关键——这些指标直接影响产品能否通过TCB机构审核。建议厂商在研发阶段即导入预测试机制，尤其关注406-512MHz频段的音频低通滤波器响应曲线B要求，避免因滤波器设计缺陷导致认证周期延长。摩尔实验室等具备NVLAP资质的第三方机构可提供从测试到发证的一站式服务，显著缩短产品上市周期。
FCC针对对讲机的标准主要有CFR47 Part15B、Part90和Part95。其中Part15B主要是EMC测试内容，Part90主要是专业对讲机的RF测试内容，Part95是民用对讲机的RF测试内容，本章主要针对民用对讲机的FCC认证RF测试项进行解析。
1 §2.1046,§95.639(d) RF Output Power 射频输出功率
1.1测试限值：对讲机有效辐射功率（ERP）不超过0.5W

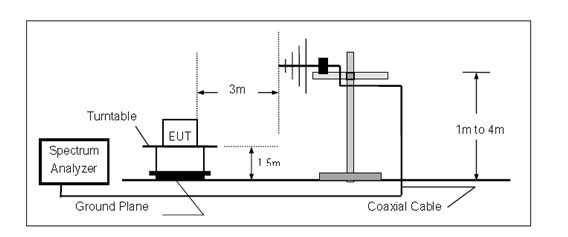

1.2测试布置图：
2 §2.1047 and §95.637(a) Modulation Characteristics 调制特性
2.1 Frequency deviation 频率偏移
2.1.1测试限值：调节输入EUT麦克输入的最大声压值，最大频率偏移不超过±5KHz

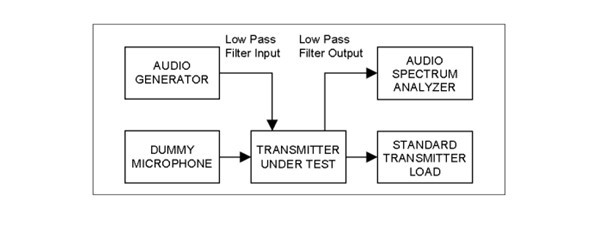

2.1.2测试布置图：

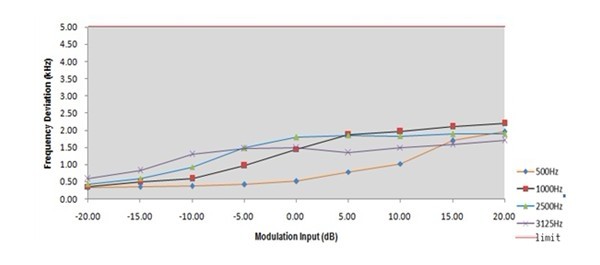

2.1.3测试案例展示：
2.2 Modulation Frequency Response 调制频率响应
2.2.1测试限值：固定声压值的音频信号输入EUT的麦克，改变频率为100Hz-5KHz音频信号，最大频率偏移值不超过2.5KHz
2.2.2测试布置图：参考2.1.2布置图
2.3 Audio Low Pass Filter Response 音频低通滤波器响应

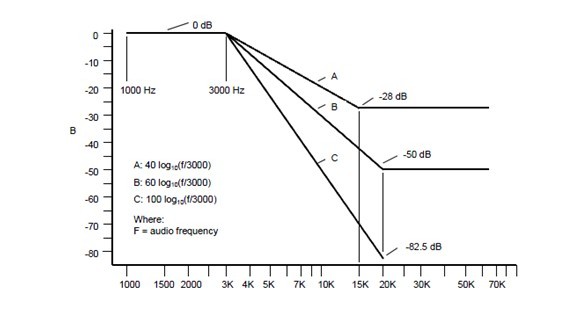

2.3.1测试限值：工作频率在406MHz~512MHz之间，信道间隔为25 KHz时，需满足曲线B
2.3.2测试布置图：

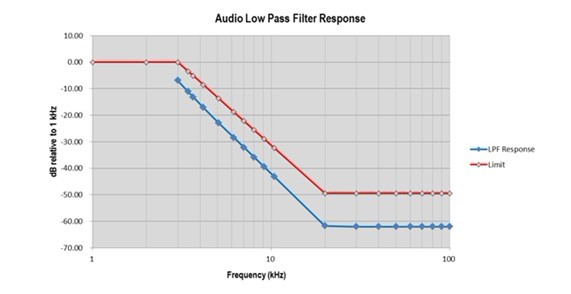

2.3.3测试案例展示：
3 §95.633(c) Occupied Bandwidth And Emission Mask 占用带宽与发射罩波
3.1 Occupied Bandwidth 占用带宽
3.1.1测试限值：EUT发射类型为F3E ,F2D的标称带宽外12.5KHz，发射类型为F1D, G1D, F3E,G3E的标称带宽外20KHz
3.1.2测试布置图：参考2.1.2布置图

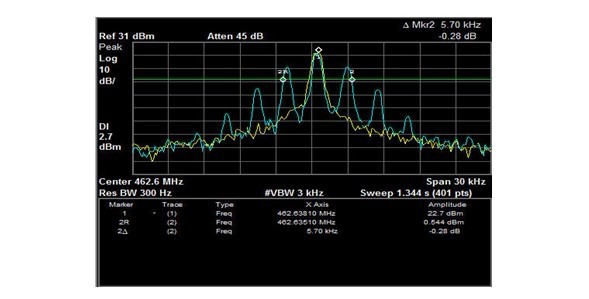

3.1.3测试案例展示：
3.2 Emission Mask 发射罩波
3.2.1测试限值：
远离授权带宽的50%-100%的频率范围内，其幅度值应该小于发射频点幅度值25dB
远离授权带宽的100%-250%的频率范围内，其幅度值应该小于发射频点幅度值35dB
远离授权带宽的250%以外频率范围内，其幅度值应该小于发射频点幅度值3+10log(Transmit Power)dB
3.2.2测试布置图：参考2.1.2布置图

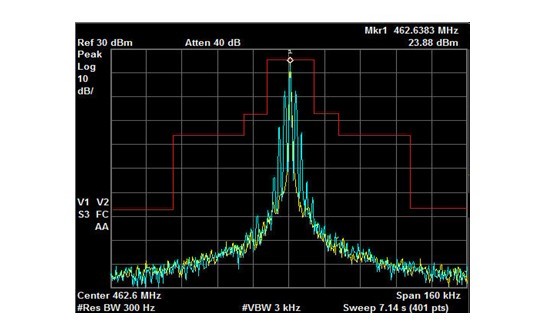

3.2.3测试案例展示：
4 §95.635(b7) Spurious Emission 辐射杂散
4.1测试限值：辐射杂散值相对于传导功率值至少大于43+10log(Transmit Power)dB
4.2测试布置图：
5 §95.627 Frequency Stability 频率稳定度
5.1测试限值：在正常状态以及极限条件下，EUT的频率公差小于0.00025%

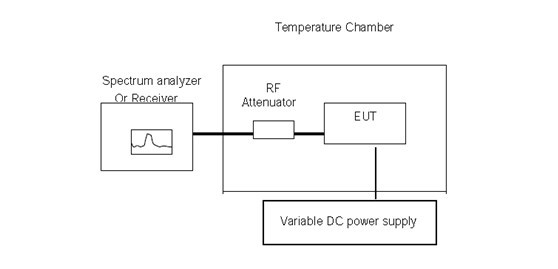

5.2测试布置图：
以上是民用对讲机FCC认证中常见的RF测试项目。摩尔实验室（MORLAB）在国内实验室中拥有最广泛的国际认可资质，可以协助客户完成对讲机的FCC、CE、TELEC、C-Tick、ICASA等各国认证要求，并帮助客户的产品顺利的进入全球市场。
如需更多资料，请发信到以下地址：info_cd@morlab.cn或致电：028-85147866。
常见问题
Q: 民用对讲机FCC认证和专业对讲机有什么区别？
A: 民用对讲机适用Part95标准，无需申请执照即可使用；专业对讲机适用Part90标准，需向FCC申请频率执照。两者在功率限制、频段分配和测试项目上均有差异，Part90设备的射频测试要求通常更为严格。
Q: 射频输出功率测试的0.5W限值是指什么？
A: 0.5W是指有效辐射功率（ERP），即对讲机天线端实际辐射的功率值，而非设备内部的发射功率。测试时需考虑天线增益因素，确保最终ERP不超过限值，否则可能导致认证失败。
Q: 频率稳定度测试中的0.00025%公差如何理解？
A: 该指标表示对讲机工作频率的漂移范围不得超过标称频率的0.00025%。例如462MHz频点的允许偏差约为±1.155kHz，测试需在正常温度及极端温度条件下分别验证，确保设备在各种环境下均符合频谱规范。
