FCC发布802.11ac无线产品的测试方法
2012-09-26 11:18:49 栏目：通讯专栏
核心导读
文章脉络/关键词：
FCC 802.11ac测试方法、KDB 644545文件、5 GHz Wi-Fi认证、无线局域网合规测试、UNII频段发射要求、多无线发射机FCC认证
内容摘要：
FCC于2012年发布KDB 644545文件，正式确立802.11ac无线产品的测试方法。该标准针对5-6 GHz频段的Wi-Fi设备，涵盖PBA认证、EBW测量、频段外发射限值等关键测试要求，为制造商和实验室提供合规指引，推动千兆级无线局域网技术的市场准入。
AI 深度解读
802.11ac作为IEEE 802.11n的继任标准，标志着无线局域网技术向千兆带宽时代迈进的关键转折。2012年FCC发布的KDB 644545文件具有里程碑意义，它不仅填补了新兴技术监管空白，更通过细化5-6 GHz频段的测试规则，平衡了技术创新与频谱管理需求。该文件的核心价值在于明确了DTS与UNII双轨制适用条件，特别是针对40 MHz以上宽带信号、非相邻信道传输等复杂场景提供了可操作的测量方案。对于设备制造商而言，这意味着产品开发阶段即需介入射频架构设计，尤其是多频段并发场景下的PBA认证前置规划。从行业视角看，该测试框架的确立加速了802.11ac商用化进程，同时为后续Wi-Fi 6/6E的频谱扩展奠定了监管范式。摩尔实验室等FCC认可机构的参与，也反映出第三方检测在新技术标准化过程中的桥梁作用。
IEEE 802.11ac是一个正在发展中的802.11无线计算机网络通信标准，它透过 6 GHz频带（也就是我们所熟知的5 GHz频带）进行无线局域网（WLAN）通信。理论上，它能够提供最少每秒1 Gigabit 带宽进行多站式无线局域网（WLAN）通讯，或是最少每秒500 megabits（500 Mbit/s）的单一连线传输带宽。它采用并扩展了源自802.11n的空中接口（air interface）概念，其也是802.11n的潜在继承者。在2012年年中，美国联邦通信委员会（FCC）发布了KDB 644545文件，该文件主要是针对802.11ac类无线产品所发布的测试方法。
在该KDB文件中，针对802.11ac产品的测试项目事实上和15.247或15.407的测试要求一样。该KDB文件主要说明了802.11ac产品在5-6 GHz的频率分布和5725 MHz以上的频率属于DTS或UNII，并且增加了针对频宽在40 MHz以上产品的测试方法的說明。
根据该KDB文件，针对802.11ac产品的测试方法和要求如下：
1. 如果有产品可以在5-6 GHz內的两个频段以上同时发射，必须要PBA。KDB文件中描述了PBA的详细要求。
2. 操作频率在5725 MHz以上，如果此产品的EBW横跨了5725 MHz，那么此信号必须符合15.407；操作频率在5725 MHz以上，如果此产品的EBW横跨了5825 MHz，那么此信号须符合15.247；FCC不允许以上两种信号在同一产品上同时传输；除了上述两种信号，制造商或测试实验室可以自由选择5725 MHz以上的信号适用于15.247或15.407。
3. 如果传输信号是两个非相邻的信号，要知道此传输信号的EBW，有以下两种情况：
(1)如果这两个非相邻信号重叠在一起，那么26 dB的EBW就是两个非相邻信号最外面频率点之差。

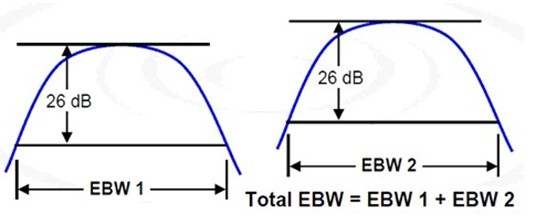

(2) 如果这两个非相邻信号没有重叠在一起，那么26 dB的EBW是两个非相邻信号各个26dB EBW之和。

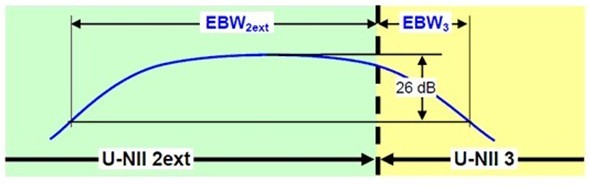

(3) 如果有一个信号跨越两个UNII的频带，这时必须以被跨越的频率做分隔，来判断在不同UNII频段的26dB EBW。
4. 针对频段外的发射和杂散信号，该KDB文件规定了5150-5250 MHz和5250-5350 MHz的传输新限值。当产品的主波为5150-5250 MHz或是5250-5350 MHz（并且限制在住宅內使用）时，这时小于5150 MHz的频段边缘信号的峰值 EIRP为-27 dBm/MHz。

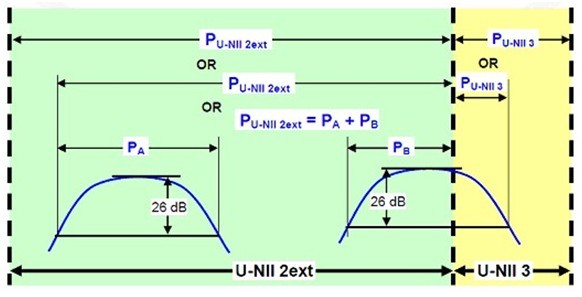

5. 针对两个相邻信号功率的测量有三种方式，如下图所示。第一种是测量整个UNII的频带，第二种是从两个非相邻信号的最低和最高频点做测量，第三种是分别测量这两个非相邻信号之后再相加；如果有一信号横跨了两个UNII的频段，就必须将此信号分开测量，以被横跨的那个频点为边界。
摩尔实验室（MORLAB）为FCC所认可的测试实验室，我们在复杂产品的FCC测试认证领域有着国内实验室中最为丰富的实际经验。并可完成如LTE、WCDMA、GSM、WIFI、DECT、Bluetooth、Zigbee等多无线发射机状态下的FCC认证。
如需更多资料，请发信到以下地址：Service@morlab.cn或致电：0755-36698555。
常见问题
Q: 什么是KDB 644545文件，它对802.11ac产品有何意义？
A: KDB 644545是FCC于2012年发布的知识数据库文件，专门针对802.11ac无线产品制定测试方法。该文件明确了5-6 GHz频段的测试要求，包括PBA认证、EBW测量、频段外发射限值等关键项目，为制造商申请FCC认证提供了官方技术依据，是产品进入美国市场的必备合规文件。
Q: 802.11ac产品在5725 MHz以上频段需要满足哪些特殊要求？
A: 根据KDB 644545，5725 MHz以上频段需区分两种情况：若EBW横跨5725 MHz，信号须符合15.407规则；若EBW横跨5825 MHz，则须符合15.247规则。FCC禁止同一产品同时传输这两种信号，制造商可自主选择其他5725 MHz以上信号的适用规则。此外，多频段并发发射的产品必须申请PBA认证。
Q: 如何测量802.11ac产品的26 dB EBW（发射带宽）？
A: 针对非相邻双信号传输，测量方式分三种情形：两信号重叠时，取最外侧频率点之差；未重叠时，取各自26 dB EBW之和；若信号跨越两个UNII频段，则需以被跨越频率为界分别计算各频段内的26 dB EBW。该规则确保了宽带信号频谱占用评估的准确性。
