IEC/EN60950-1对变压器的特殊要求简介
2013-03-29 10:28:46 栏目：关注安全
核心导读
文章脉络/关键词：
IEC/EN 60950-1、变压器安规要求、爬电距离电气间隙、变压器过载测试、信息技术设备安全标准
内容摘要：
IEC/EN 60950-1是国际电工委员会制定的信息技术设备安全标准，对变压器提出严格的爬电距离、电气间隙及过载保护要求。本文详解变压器绝缘设计、材料规格与测试方法，助力电子电气产品通过安规认证，确保使用安全。
AI 深度解读
IEC/EN 60950-1作为信息技术设备安全领域的核心标准，其变压器条款的设计源于对电击、过热及火灾风险的系统性防控。该标准诞生于传统IT设备蓬勃发展的年代，虽已被IEC 62368-1逐步取代，但在2013年前后仍是全球主流市场的准入门槛。标准对变压器的双重约束——结构绝缘与热失效防护——反映了安规工程的本质逻辑：既要在正常工作状态下维持绝缘完整性，又需在故障条件下实现可控保护。从行业实践看，挡墙胶带、三重绝缘线等工艺选择直接影响产品成本与认证周期，而球压测试、耐压测试等验证手段则成为制造商与检测机构的核心能力。对于当前从事电源设计、安规认证或标准转换的工程师而言，理解60950-1的技术脉络仍具有历史参照价值，尤其有助于把握62368-1中能量源分级等创新理念的演进逻辑。
一般电子电气产品电路中的组成部分总少不了变压器，而变压器的安全指标就显得异常重要。对变压器的安规要求主要分为两类，变压器应满足初次级电路间的爬电距离、电气间隙要求，以及变压器的过载要求。本文主要以IEC/EN 60950-1标准为例简单介绍对变压器的安全要求。
1. 变压器的爬电距离和电气间隙要求
变压器的制作要符合相关工艺要求，应该使用挡墙胶带，套管或三重绝缘线等方式来保证间隙和爬电距离的满足。
胶带（Tape）：在一定条件下，没有厚度要求, 但至少要用2层， 且每层都能单独地通过相应的耐压测试， 如果用了3层， 任何2层组合在一起都能通过相应的耐压测试（一般是3000Va.c.）。
骨架(Bobbin)：厚度至少要0.4mm，可燃性等级V-2以上，要进行球压（Ball Pressure）测试。
对工作在额定电源电压不大于300V的一次电路中,如果电路中的重复峰值电压超过了电源电压的峰值，最小电气间隙应是如下两种数值的总和：
用来在IEC/EN60950-1表2L确定爬电距离的工作电压：
－应使用实际的有效值或直流值；
－如果使用直流值,任何叠加的纹波电压应忽略不计；
－不考虑短期状态(例如TNV 电路中的韵律振铃信号)；
－不考虑短期干扰(例如：瞬态)。

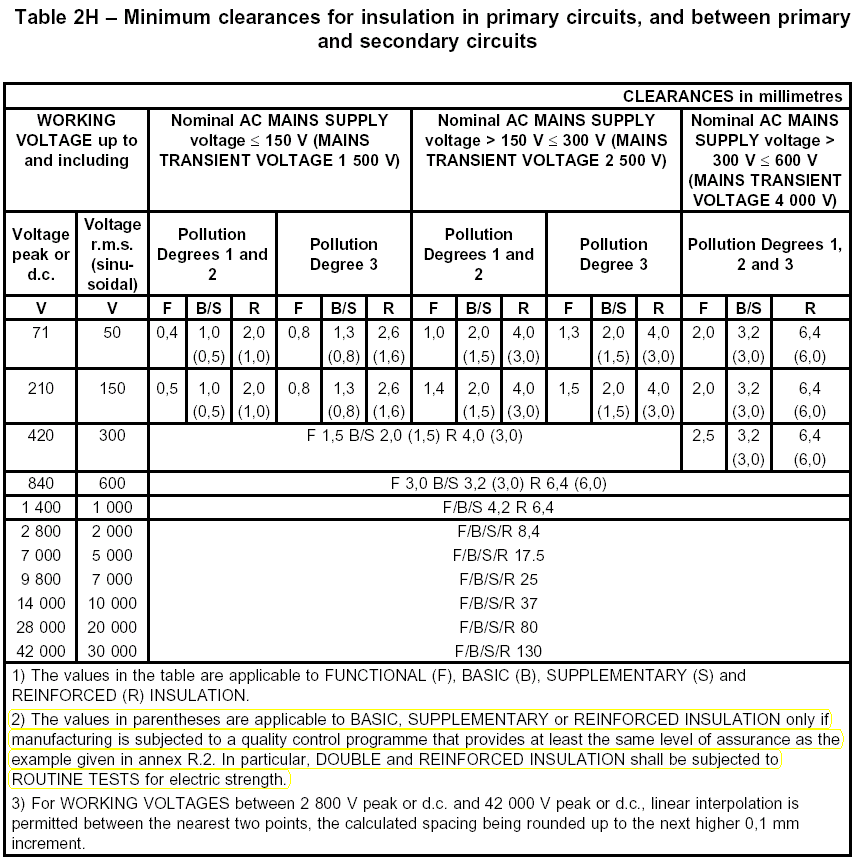

- IEC/EN60950-1表2H 中绝缘工作电压等于电网电源电压的最小电气间隙；

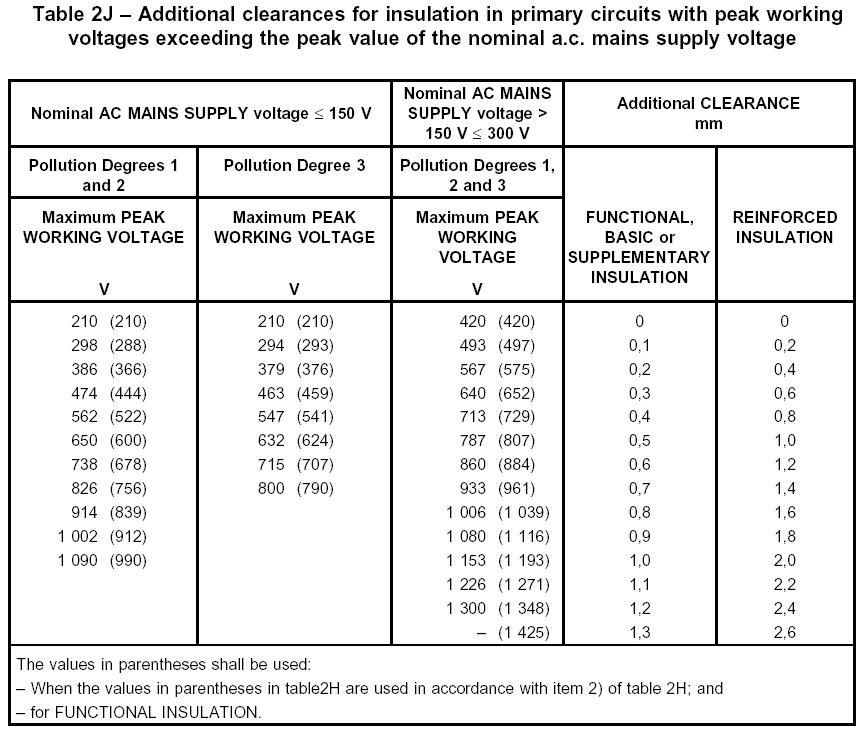

- IEC/EN60950-1表2J 中适用的附加电气间隙值。
2. 变压器的过载要求
使变压器工作在最大规定的负载状态，每个次级线圈依次单独在二极管后加载，调节负载大小直到在变压器工作保护前获得最大的功率输出。
如果初始点使变压器很快保护，那么降低10-20%的输出功率重新选择。当温度稳定后再逐步增加负载，并同时监视温度。当温度再次稳定后，负载再增加一部分，这样的过程进行下去直到变压器使设备工作直到最终的结果(比如元器件开路，起火等)或达到热平衡。如果不是由可靠的元器件(比如列名/认可保险丝，认可的保险电阻)的开路所造成的测试中止，有必要使用新的元器件将测试再重复两次(总共三次)。 记录下保护前的最高温度。这个方法也适用于带有过温保护功能的设备。
摩尔实验室（MORLAB）一贯秉承“专业，卓越，精准”的服务理念，始终站在测试技术领域的前沿，并长期关注广大客户的需求，凭借检测行业多年的专业经验、优秀的技术团队和对技术提升的努力追求，在IT类产品及户外设备产品的安全领域有着丰富的测试经验，并有一批充分了解的技术专家，可帮助您的产品更快，更好的通过各国安全认证的要求，并为客户提供快速高效快速的一站式服务。
如需更多资料，请发信到以下地址：Service@morlab.cn或致电：0755－61281201
常见问题
Q: IEC/EN 60950-1中变压器爬电距离和电气间隙的具体要求是什么？
A: 变压器需通过挡墙胶带、套管或三重绝缘线等方式保证绝缘距离。胶带至少使用2层且每层通过耐压测试，或使用3层且任意2层组合通过测试；骨架厚度至少0.4mm，可燃性等级V-2以上，需通过球压测试。电气间隙计算需结合IEC/EN 60950-1表2H和表2J的数值叠加。
Q: 变压器过载测试的具体操作流程是怎样的？
A: 将变压器置于最大规定负载状态，每个次级线圈依次在二极管后单独加载，调节负载至保护前获得最大功率输出。若初始点保护过快，降低10-20%输出功率重新选择。温度稳定后逐步增加负载并监视温度，重复直至元器件开路、起火或达到热平衡。非可靠元器件导致测试中止时，需更换新元器件重复两次（共三次），记录保护前最高温度。
Q: IEC/EN 60950-1目前是否仍然有效，与IEC 62368-1是什么关系？
A: IEC/EN 60950-1已被IEC 62368-1逐步取代，后者采用基于危害的安全工程（HBSE）理念，将音频、视频、信息及通信技术设备统一纳入同一标准框架。但在标准过渡期内，60950-1仍是理解安规技术要求的重要基础，部分市场或遗留产品可能仍需参考其测试方法。
