【摩尔测试】无人机地面环境适应性试验探讨(八)-沙尘试验

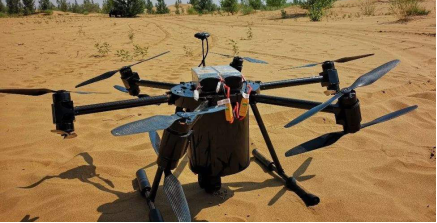

随着人类开发的增加,大气环境中的沙尘含量也越来越高,因此,无人机在日常的飞行过程中,特别是军用无人机,将不可避免的受到沙尘的影响。因此,模拟沙尘环境对于无人机产品,特别是军用隐形无人机来说,显得至关重要。

沙尘对无人机可能导致如下的失效:

1、 电气性能改变;

2、 电机、轴承等运动部件阻力加大或者卡死;

3、 光学表面被污染;

4、 通风管道、过滤器和孔等堵塞;

5、 气动外形表面发生改变,气动阻力增大;

6、 机体的隐身性能降低。

由于自然界中沙尘的成份特别复杂,并且随着地域的不同,大气环境中的沙尘含量也不相同。因此,沙尘试验不是模拟实际的使用环境,而是通过沙尘试验,验证无人机在沙尘环境中适应能力。



1  无人机日常的勤务

GB/T 2423.37

GB/T 2423.37一共有三种试验方法:

1、La:非磨蚀性细尘。主要用于检测设备的密封性能,沙尘类型为滑石粉或PE粉;

2、 Lb:自由降尘,主要用于模拟有防护场所中沙尘的影响,沙尘类型为橄榄石或石英或长石;

3、Lc:吹沙尘,主要用于模拟户外环境条件下沙尘对设备的密封性能和磨蚀影响,沙尘类型为橄榄石或石英或长石。

其中,滑石粉或PE粉的直径<75μm,橄榄石或石英或长石的直径分别<75μm、<150μm和<850μm

GJB150.12A

GJB150.12A也有三种试验方法,分别为:

1、吹尘:用于研究设备对吹尘(直径≤149μm)作用的适应能力。吹尘的尘源可以采用如下4种:

a) 红瓷土,成份见下表

b) 硅粉(二氧化硅含量为97%99%,重量比)

c) 其他材料,颗粒尺寸分布满足d)的要求,一般包括滑石粉、灭火器粉、石英以及未分级的长石与橄榄石粉

d) 采颗粒尺寸分布为:100%重量的颗粒直径<150μm,其中有20μm±5μm的中等直径颗粒(50%重量)

2、吹砂:用于研究设备对吹砂(直径为150μm850μm)作用的适应能力

吹砂采用石英砂(至少95%的重量为SiO2),采用略带棱角的砂,其圆度和球度的Krumbein数平均值为0.50.7、硬度系数为7mho。建议用于吹砂的砂粒尺寸分布在150μm850μm之间,平均有90%±5%重量的砂粒尺寸<600μm而>149μm,且至少有5%重量的砂粒尺寸不小于600μm

3、降尘:用于研究在几乎没有空气流动的、尘土可以长时间积存的遮盖或封闭的区域中,降尘(直径≤105μm)对设备(通常是电气设备)的影响。

降尘采用的尘包括石英、硅、盐、肥料、有机纤维等成份,颗粒尺寸<105μm

摩尔实验室建议

由于无人机其带动桨翼的电机非密封,因此,摩尔实验室建议无人机在进行沙尘试验时,应该着重考虑吹砂对无人机气动外形、光学表面和隐身性能的影响。同时,民品无人机沙尘试验主要依据和参考的标准为GB/T 2423.37(IEC 60068-2-68),而军用无人机主要参考GJB150.12A(MIL-STD-810G),由于军用标准的试验条件对于民品来说,比较严苛,因此,摩尔实验室建议无人机企业根据所属的领域,选择合适的标准进行沙尘试验。

(未完待续)

参考标准:

① GB/T 2423.37-2006 电工电子产品环境试验2部分:试验方法试验L:沙尘试验

② GJB150-12-86军用设备环境试验方法沙尘试验

③ GJB 150.12A-2009 军用装备实验室环境试验方法12部分:砂尘试验

④ MIL-STD-810G ENVIRONMENTAL ENGINEERING CONSIDERATIONSAND LABORATORY TESTS

⑤ RTCA/DO-160G Environmental Conditions and Test Procedure for Airborne Equipment
