【摩尔测试】无人机地面环境适应性试验探讨(七)-盐雾试验

盐在地球上分布非常广泛。海洋、大气、湖面和河流中都含有盐,因此,所有的设备,包括无人机,在其寿命周期内都处于某种形式的盐雾环境中。同时,盐雾在潮湿环境下对产品的影响会增强。由于人的汗液中含有一定比例的盐分,因此,无人机在日常的保养和工作中,需要考虑是否用盐雾试验来验证产品是否设计合理,在寿命周期内,能耐受盐雾的侵蚀。

盐雾产生的失效有三种,分布为腐蚀、电效应和物理影响。腐蚀主要原因是是水中的盐电离形成酸碱容易和电化学反应;而电效应主要原因是盐的沉积造成电子设备损坏、产生导电层和绝缘材料与金属的腐蚀;物理效应则因为机械部件的运动部件干涉或者卡死和电解左右导致的表面起泡与脱落。

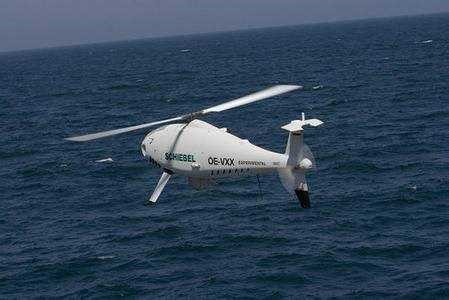

无人机在海域执行任务


一、盐雾对无人机主要的有害影响

1.金属的腐蚀;

2.沉积的盐分引起电机、马达等活动部件的阻塞或卡死;

3.绝缘失效;

4.无人机表面气动外形发生劣化;

5.军用无人机的隐身性能下降。

二、盐雾的腐蚀速度与温度的关系

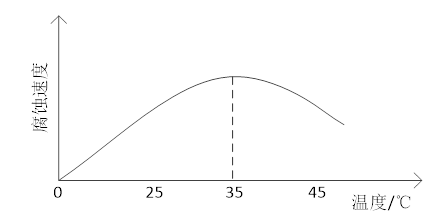

盐雾腐蚀速度与温度的关系

据研究资料表明,盐雾的腐蚀速度与温度的关系如图2所示,在35℃时,盐雾的腐蚀能力最强,。因此,盐雾试验的温度一般都是在35℃下进行。盐雾试验分为中性盐雾试验、酸性盐雾试验(醋酸盐雾试验和铜加速醋酸盐雾试验)。

据资料显示,中性盐雾1天,相当于天然暴露环境下其腐蚀1年的效果。醋酸盐雾试验和铜加速醋酸盐雾试验1天,分别相当于天然暴露环境下其腐蚀3年和8年的效果.

三、盐雾试验标准

1.民用电子设备

目前,民用电子设备的盐雾试验一般参照GB/T 2423.17IEC 60086-2-11)和GB/T 2423.18IEC 60086-2-52),其中GB/T 2423.17适用于评定保护性涂层的质量以及均匀性。而GB/T 2423.18适用于考核耐受含盐大气的元件或设备,共有6个严酷等级,试验时,以及其耐受程度选用相应的严酷等级。其中严酷等级(1)适用于使用寿命期间暴露于这种环境的产品(雷达、甲板设备)。严酷等级(2)适用于试验可能暴露于海洋环境、但通常会受封闭物保护的产品(船舱内的航海设备)。

2.航空产品

航空产品的盐雾试验一般参照HB6167.12RTCA/DO-160G,其试验的方法与GB/T 2423.17一致,只是盐雾沉降量有所不同。GB/T 2423.17的盐雾沉降量为1ml/80cm²·h2ml/80cm²·h,而HB6167.12的盐雾沉降量为1ml/80cm²·h3ml/80cm²·h

3.军用产品

军用产品的盐雾试验一般参照的标准为GJB 150.11A,其沉降量与RTCA/DO-160G一致,但是采用的交变盐雾,即24h盐雾+24h干燥的方式。

四、摩尔实验室建议

通过对标准资料的解读可以得出,目前,盐雾试验的沉降量区别不大,试验温度均为35℃,只是试验方法不同而已(有的采用恒定盐雾,有的是采用交变盐雾试验)。根据标准的适用范围,摩尔实验室建议无人机企业根据其使用的环境,采用GB/T 2423.18的严酷等级(1)或者严酷等级(2)的方法,进行交变盐雾试验、而不是采用恒定盐雾试验来考核无人机的耐盐雾能力。

(未完待续)

参考标准:

    GB/T 2423.17-2008 电工电子产品环境试验 2部分:试验方法 试验Ka:盐雾

    GB/T 2423.18-2012 环境试验 2部分:试验方法 试验Kb:盐雾,交变(氯化钠溶液)

    GJB 150.11A-2009 军用装备实验室环境试验方法 11部分:盐雾试验

    HB 6167.12-2014 民用飞机机载设备环境条件和试验方法 12部分:盐雾试验

    RTCA/DO-160G Environmental Conditions and Test Procedure for Airborne Equipment
