S11参数测试的端口校准
2015-08-31 10:18:33 栏目：通讯专栏
核心导读
文章脉络/关键词：
S11参数测试、网络分析仪端口校准、天线回波损耗测量、射频校准标准件、VSWR测试方法
内容摘要：
本文详解网络分析仪S11参数测试的端口校准流程，涵盖中心频率设置、带宽选择及开路/短路/负载三步校准法，帮助射频工程师消除系统误差，确保天线回波损耗、VSWR和阻抗测量精度。
AI 深度解读
S11参数测试是射频工程中天线性能评估的核心环节，而端口校准则是保证测量精度的关键前提。本文所述的校准方法源于矢量网络分析仪（VNA）的基本工作原理——通过测量已知标准件（开路、短路、50Ω负载）的反射特性，建立误差模型并从实测数据中剔除系统误差。这一技术背景可追溯至20世纪60年代提出的12项误差模型，至今仍是射频测量的行业基准。对于2.4GHz频段（如WiFi、蓝牙）的天线开发，准确的S11数据直接影响匹配网络设计和辐射效率优化。实际操作中，工程师需特别注意校准后保持测试线缆固定，任何物理变动都会引入新的失配误差。若无商用校准套件，可采用自制PCB替代方案，将焊接线缆纳入校准环路，这对微型化天线测试尤为实用。该方法的价值在于以低成本实现可溯源的测量质量，适用于研发实验室和小批量生产场景。

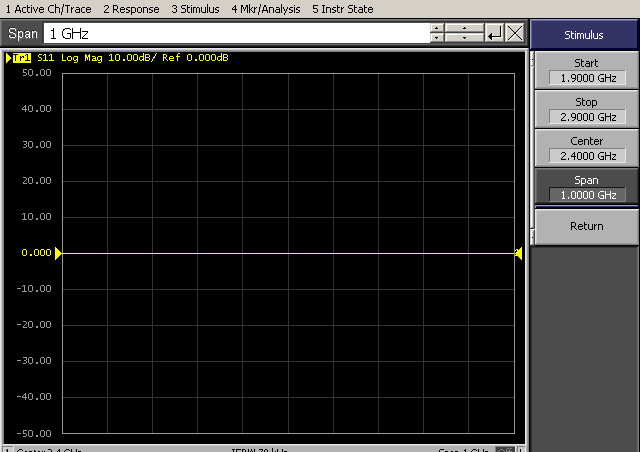

备注：如果偏频比较严重，可以把带宽稍微调宽点，以查看天线的实际工作频率范围。

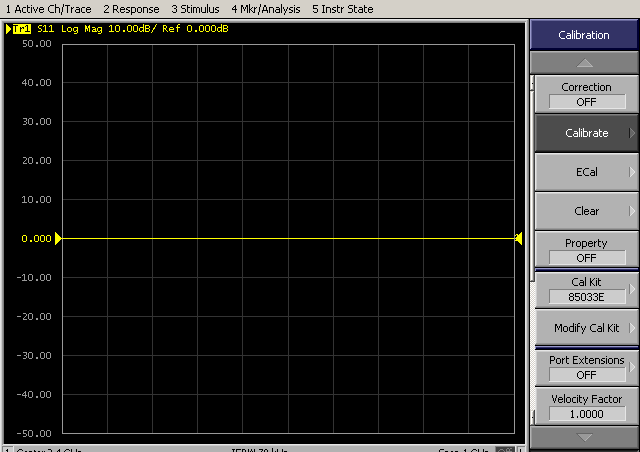

然后是校准测量的端口。按下控制面板“Cal”键，选择“Calibrate”，如下图：

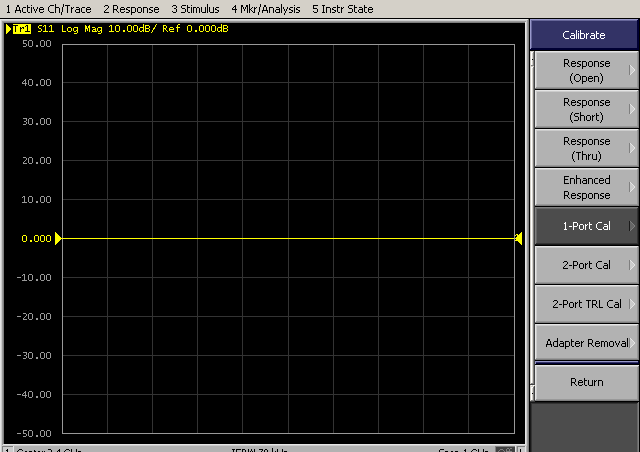

进入“Calibrate”界面后选择“1-Port Cal”，如下图：

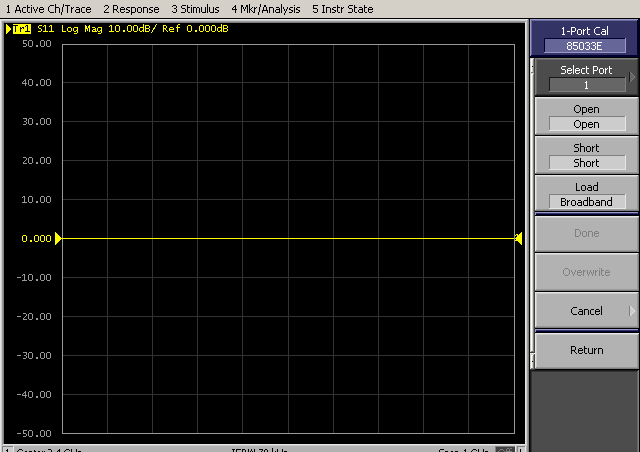

进入“1-Port Cal”界面就是分别进行开路、短路、负载的校准过程，如下图：

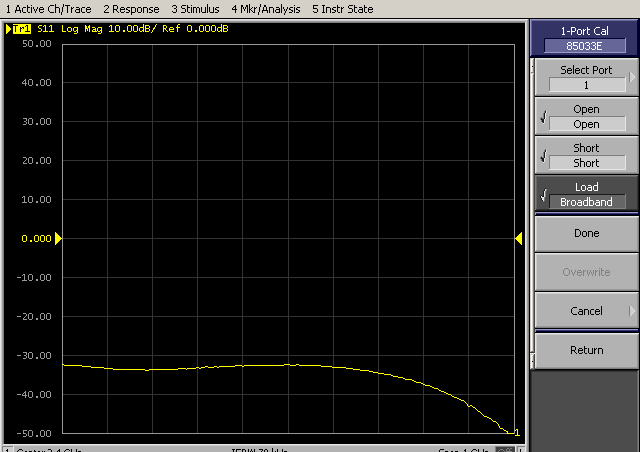

测量端口连好射频线缆后接上开路标准件，点击“Open”；取下开路标准件接上短路标准件，点击“Short”；取下短路标准件接上负载50Ω标准件，点击“Load”。完成这三步之后，“Done”由原来的灰色点亮变成黑色，如下图：
点击“Done”后，则完成校准。
注意：校准完成之后只能取下校准标准件，其他所用到的射频线缆和转接头不允许变动，校准过程用到的这些射频线缆和转接头的传输性能参数都作为校准数据的一部分被记录在仪器里，如果任何一部分改变，校准数据都将失效。

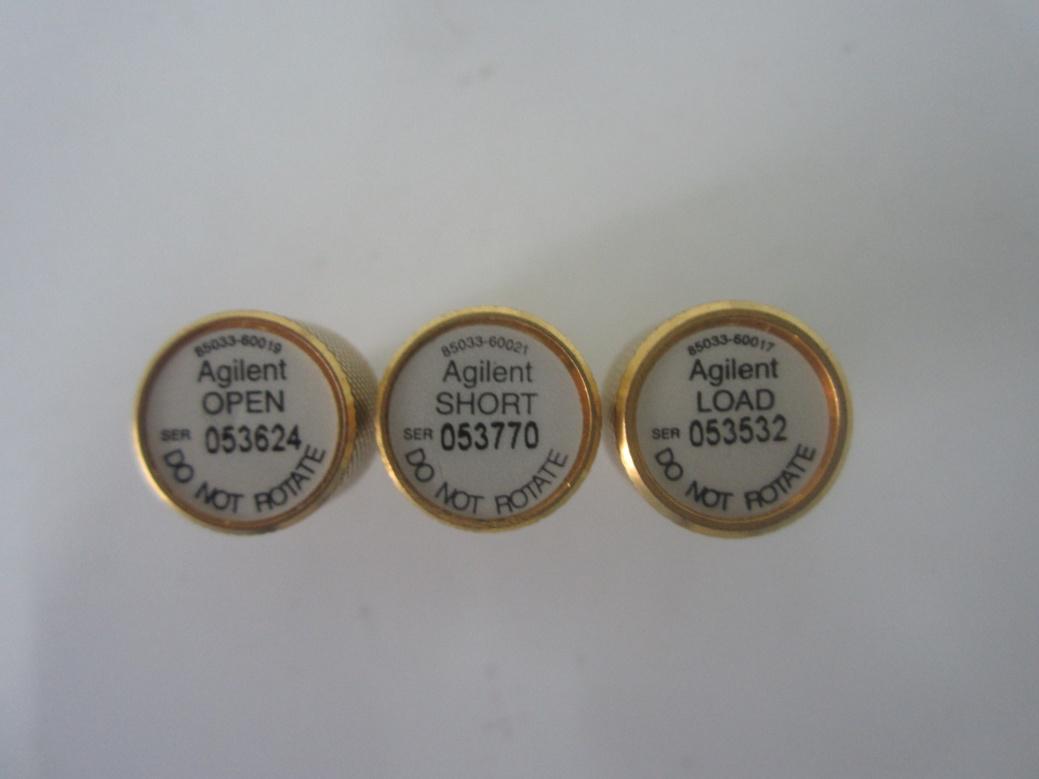

附录：校准标准件如下图：
备注：如果没有校准标准件，也可以自制一块分别有开路、短路、50Ω负载的电路板来代替，比如测量PCB天线S11参数需要用Cable焊接，自制的电路板可以把测量天线需要焊接用到的Cable（射频线）也校准，这样可以减少Cable产生的误差。
常见问题
Q: 为什么S11参数测试前必须进行端口校准？
A: 端口校准用于消除测试系统中的系统误差，包括方向性误差、源匹配误差和反射跟踪误差。未经校准的测量结果会包含仪器内部及线缆、转接头引入的反射损耗，导致回波损耗、VSWR和阻抗数据严重偏离真实值，影响天线设计和调试的准确性。
Q: 校准完成后为什么不能变动射频线缆和转接头？
A: 校准过程中，仪器将当前使用的射频线缆、转接头的传输特性（如插入损耗、回波损耗）作为参考数据记录在校准集内。若校准后更换或移动这些部件，其电气长度和阻抗特性发生变化，原有校准数据即失效，必须重新执行完整校准流程。
Q: 没有标准校准件时如何完成S11参数测试？
A: 可自制包含开路、短路、50Ω负载三种结构的PCB电路板作为替代标准件。特别建议将实际测量用的射频线缆（Cable）焊接在该电路板上进行校准，使线缆误差被纳入校准模型，这种方法尤其适用于PCB天线等需要焊接连接的测试场景。
