LTE Band7的频带边沿测试
2015-04-03 13:06:45 栏目：通讯专栏
核心导读
文章脉络/关键词：
LTE Band7测试、FCC Part 27认证、频带边沿杂波、无线通信EMC、美国市场准入、射频测试标准
内容摘要：
LTE Band7频带边沿测试详解：因与Band38频段重合，FCC Part 27对其有严格的三阶段杂波限值要求。本文解析2502.5-2567.5MHz频段测试标准、限值计算及屏蔽室测试要点，助您顺利通过美国市场准入认证。
AI 深度解读
LTE Band7作为全球广泛部署的4G频段，其2500MHz附近的频谱与Band38存在重叠，这导致FCC在Part 27法规中设置了特殊的频带边沿管控要求。与常规-13dBm的统一限值不同，Band7低信道需执行三级递减式杂波控制：边沿5MHz内限-10dBm、再外扩5MHz限-13dBm、更宽范围限-25dBm，同时2495-2496MHz单独设限。这一设计旨在保护相邻的BRS/EBS频段服务。对于终端厂商而言，理解27.53(M)(4)(6)条款的技术逻辑至关重要——测试需在屏蔽室完成，使用频谱仪配合基站模拟器，通过功分器采集信号。未达标产品将面临美国市场禁入风险，建议在研发阶段即导入预扫描机制，避免认证阶段整改带来的周期延误和成本激增。
在LTE通信模式下，Band 7的频率范围在2502.5MHz~2567.5MHz，带宽分为四种分别是5MHz、10MHz、15MHz、20MHz。因为band 7的信号与band 38有重合，所以对此频段的频带边沿要求才会更加严格。在band 7中不仅要遵循27.53(g) (h)章节的技术要求，还必须遵循27.53(M)(4)与27.53(M)(6)的技术要求。
根据美国标准Part 27中27.53(M)(4)的规定，频带边沿测试需要分为三个阶段来测试。
第一，在低信道主频边沿（工作频率）往左5MHz，杂波信号不能大于40 + 10 log (P) dB
第二，根据第一段的边沿频率，再往左5MHz（测量结果与26dB占用带宽有关），杂波信号不能大于43+ 10 log (P)dB。
第三，连接第二段一直往左的杂波信号不能大于55 + 10 log(P) dB。
图1就是LTE终端band 7中5MHz带宽的band edge测试结果
图1

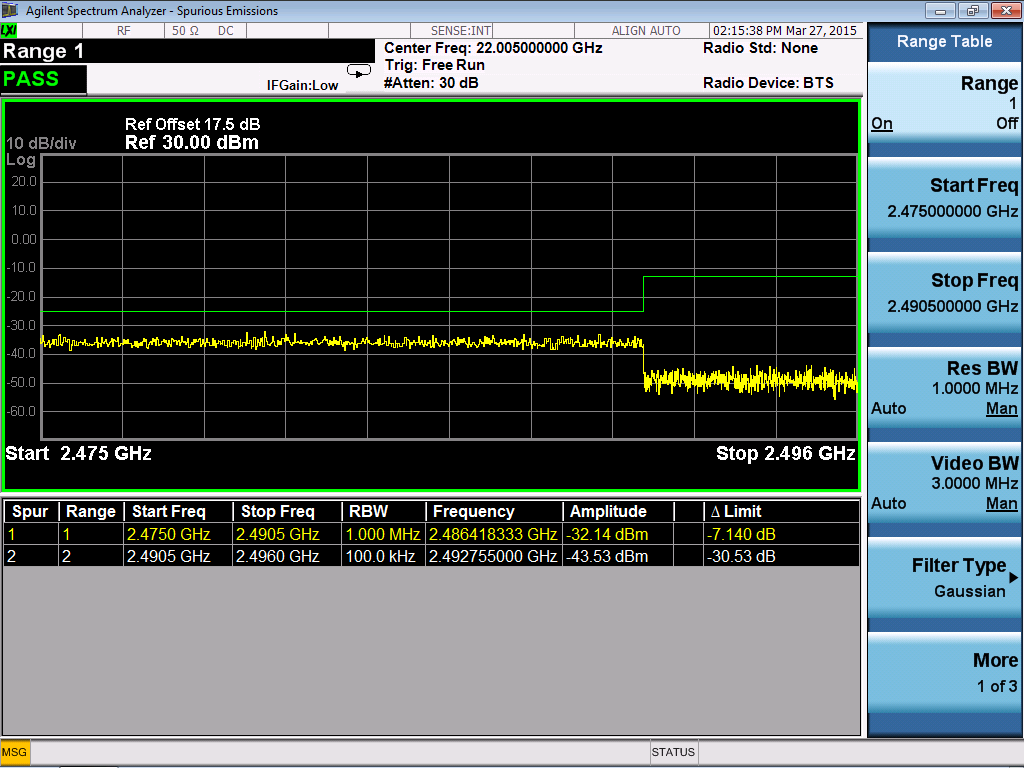

在这个结果中我可以清晰的看到，从边沿频率2500MHz开始往左5MHz到2495的限值是40 + 10 log (P) dB也就是-10dBm。接着第二段限值是-13dBm，第三段限值是-25dBm。所以可以确认这个band edge的结果是完全符合要求的。
图2

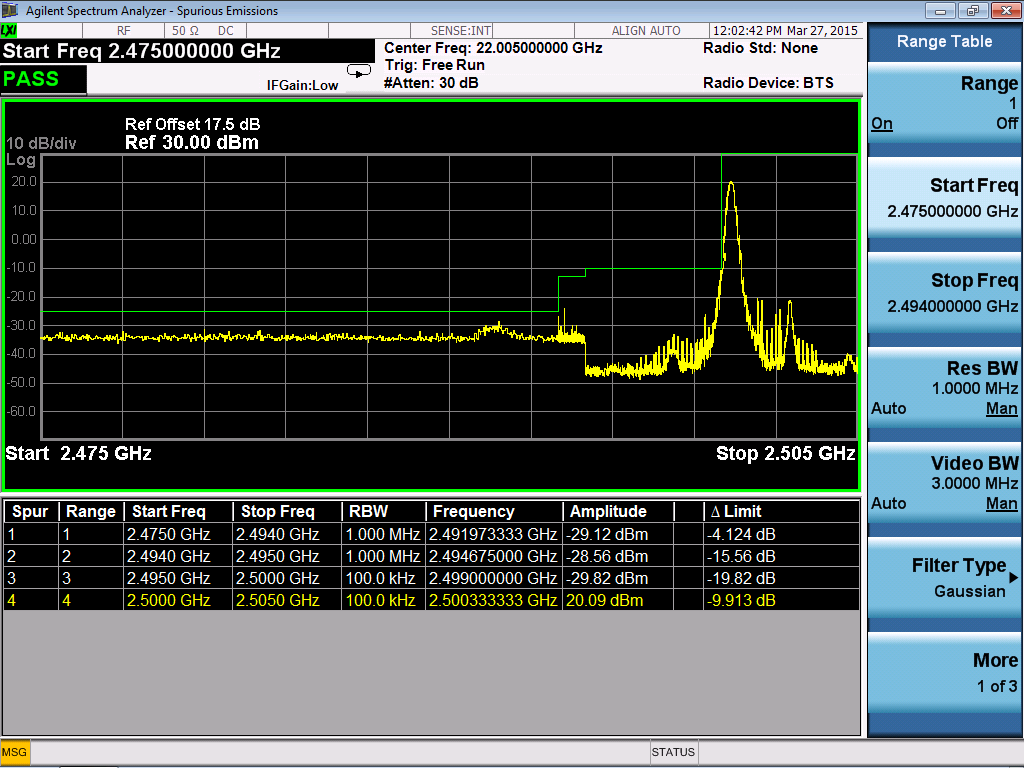

27.53(M) (6)章节特别规定从2495–2496 MHz杂波不能超过-13dBm，这一段要单独分出来测试。图2就是这一段边沿杂波的测试结果，同样可以看出这一段的杂波信号也是符合技术法规的。
美国技术标准中对于2500MHz这一段的频率低信道有特别的要求，对于高信道往右的杂波信号则要求一般，跟其他的频带边沿的测试要求一样。
特别要注意的是：测试的时候必须在屏蔽室中搭建测试系统，否则测试的结果将完全失去意义。虽然所用的测试设备很简单，包括了频谱仪、综合测试仪（LTE基站）、功分器（将功率衰减大的一端接到频谱仪器上），但如果不在屏蔽室进行测试，这一项测试极有可能会因为操作的原因导致测量结果超标。
在这里我们只简单介绍了LTE产品发射机传导方式部分的测试，如果想了解更多的测试信息可联系就近的摩尔实验室（MORLAB）。
