RS场均匀域校准

1. 校准目的
在进行射频电磁场辐射抗扰度（RS）试验前，需要先进行场均匀域校准，确保被测设备（EUT）周围的场充分均匀，以保证测试结果的有效性。
2. 所需设备
屏蔽室，吸波材料，发射天线，场强探头，信号源，功率计，功率放大器，定向耦合器，功率探头，场强探头，电脑。
3. 校准原理

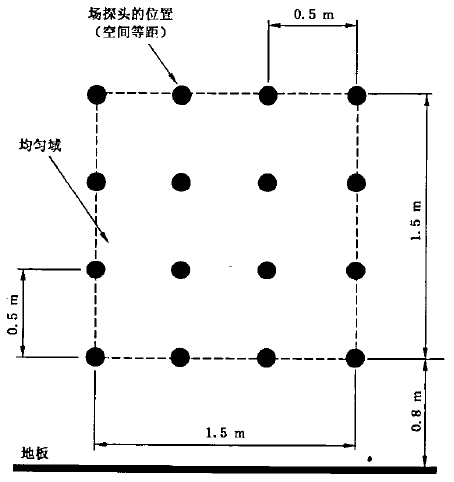

场均匀域通常是一个理想的1.5m×1.5m垂直平面（如下图），在参考平面上方0.8m处，在该平面中场的变化足够小。场强探头距离场发射天线3m，如果在1.5m×1.5m垂直平面内75%的表面上的场强的幅值在标称值的-0dB-+6dB范围内，即认为该垂直平面是均匀的。一般做法是将1.5m×1.5m垂直平面等分为16个0.5m×0.5m的小栅格，然后测试每一个栅格的4个顶点（一共是16个点），如果其中至少12个点在容差范围内，即认为该垂直平面是均匀的。应使用未调制载波分别对水平和垂直极化进行校准。为使功率放大器处理调制信号时不致饱和，校准使用的场强应至少为测试施加场强的1.8倍。校准和测试使用的发射天线和线缆要一致。

均匀域
4. 校准方法

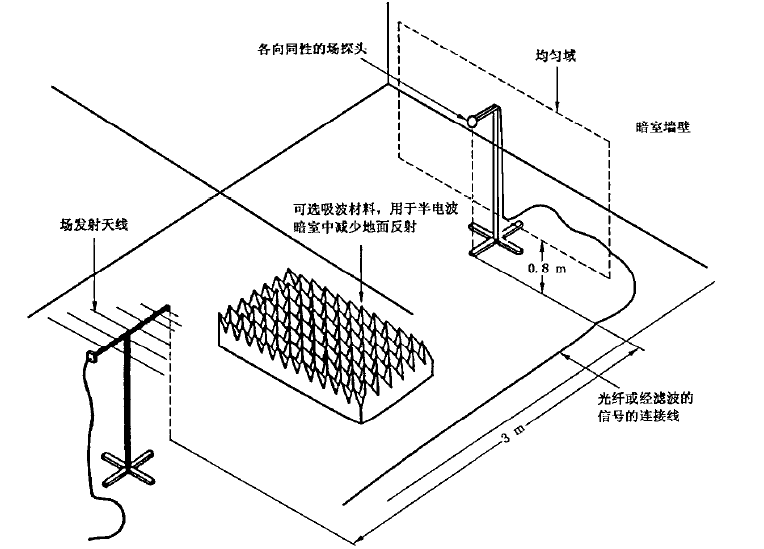

校准布置图
4.1 恒定场强校准法
1) 将场强探头至于16个栅格点的任意一点，将信号源输出的频率调至试验频率范围的下限频率
2) 调节发射天线的正向功率，使试验场强等于所需的试验场强E，记录正向功率读值
3) 以当前频率的1%为步进增加频率
4) 重复步骤2）和3），直至下一频率超过实验频率范围的上限频率。最后在此上限频率处重复步骤2）
5) 对每一栅格点重复步骤1）至4）
在每一频率点：
6) 将16个点的功率读值按升序排列
7) 从最大读值开始检查，向下至少有11个点的读值在最大读值的-6dB-+0dB容差范围内
8) 若没有11个点的读值在-6dB-+0dB容差范围内，按同样的的程序向下继续检查读值
9) 如果至少有11个点的读值在最大读值的-6dB-+0dB容差范围内则停止检查程序，记录这些读值的最大正向功率值
4.2 恒定功率校准法
1) 将场强探头置于栅格中16个点中任意一点上，将信号源输出频率调至试验频率范围的下限频率
2) 调节发射天线的正向功率，使试验场强等于所需的试验场强E，记录正向功率及场强
3) 以当前频率的1%为步进增加频率
4) 重复步骤2）和3），直至下一频率超过实验频率范围的上限频率。最后在此上限频率处重复步骤2）
5) 将场强探头移至栅格的另一点，在每一频率点采用上述步骤1）至4），并记录步骤2）的场强和所施加的正向功率值
6) 对每一栅格点重复步骤5）
在每一频率点：
7) 将16个点的功率读值按升序排列
8) 选择某点的场强值作为参考值，计算所有其他点相对于该点的偏差值
9) 从场强的最小读值开始检查，向上至少有11个点的读值在最小读值的-6dB-+0dB容差范围内
10) 若没有11个点的读值在-0dB-+6dB容差范围内，按同样的的程序向上继续检查读值
11) 如果至少有12个点的读值在-0dB-+6dB容差范围内则停止检查程序，从这些读值中找出最小场强的点作为参考点
12) 计算出建立该参考点所需的正向功率值
