小功率对讲机日本TELEC认证测试简介

        TELEC是日本针对无线产品的强制性认证，有些类似于国内的SRRC。其遵循的是日本的电波法。具体的测试规范则是遵循MIC（日本总务省）Notice No.88法规，见如下链接http://www.tele.soumu.go.jp/j/material/test.htm 测试规范的更新维护也是由MIC来进行。
       无线设备的发射功率在10mv以下，称为小功率发射设备，本文是针对发射功率低于10mV的对讲机，即小功率对讲机的TELEC的认证测试简要介绍。
       小功率对讲机的类别为MIC Ordinance Regulating Radio Equipment of MPT No. 37 of 1981 Article 2 Paragraph 1 Item (8)，测试标准参考MIC Notice No.88 Appendix No.22。
      测试环境要求，TELEC测试环境要求有别于CE和FCC，具体如下：

温度（℃）	15-35
湿度（%）	30-60
大气压强（KPa）	86-106

      认证测试的项目有：频率偏移，占用带宽，传导杂散，传导功率，邻信道泄漏功率，时间限制，载波侦听。
     1、频率偏移
           限值要求，频率容差不大于±4X10-6；
           测试方法：被测设备发射未调制的载波信号，使用频率计测试信号频率，计算频率偏移Fd=（标称频率值Fc-测试频率值Fm）/标称频率值Fc。
     2、占用带宽
           限值要求，当信道间隔为12.5KHz时，其占用带宽不大于8.5KHz；
          测试连接框图：

                                                                图一
          测试要求：
          给被测设备1KHz的正弦信号，调节信号电平使被测设备的调制频偏达到标称频率偏移的70%，用频谱仪测试被测设备调制后的频谱。标记出总功率5%的高低频率点，频率点的差值即为占用带宽。

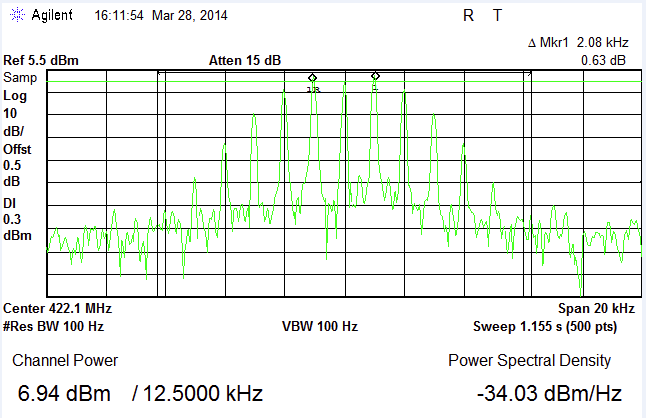

          测试设置及结果示例如下图：

                                     其占用带宽为2.08KHz。
      3、传导杂散
             限值要求，杂散发射值不大于2.5uW（即-26.02dBm）；
            测试要求：
            测试频率范围为30MHz至4GHz
            RBW设置要求：30MHz-1GHz，RBW=100KHz；1GHz-4GHz，RBW=1MHz。
     4、传导功率
            限值要求，传导功率不大于10mW；
            测试要求：使用功率计在测量各个条件下的功率值。
     5、邻信道泄漏功率
           限值要求，邻信道泄漏功率不大于-40dBm；
           测试连接框图，如图一所示；
           测试要求：
          给被测设备1.25KHz的正弦信号，调节信号电平使被测设备的调制频偏达到标称频率偏移的60%，被测设备处于调制发射状态，测试发射信道的功率和相邻两信道的发射功率，两功率比即为邻信道功率。
          测试设置及结果示例如下图：

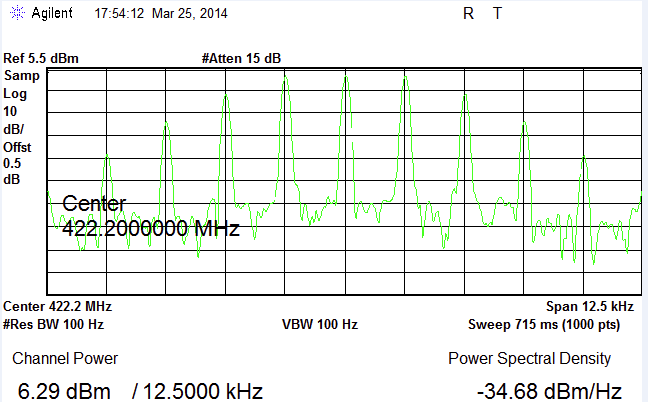

                                     发射信道功率

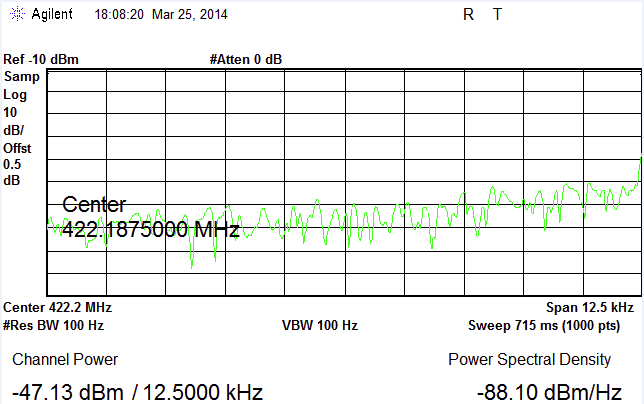

                                  左边邻信道功率

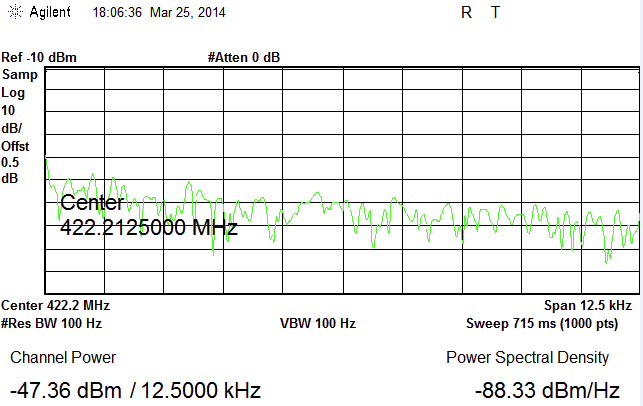

                                 右边邻信道功率
根据上图得邻信道泄漏功率为-53.42dB，-53.65dB。
