浅析杂散测试
2014-04-16 16:21:13 栏目：通讯专栏
核心导读
文章脉络/关键词：
杂散测试、杂散发射、传导杂散、辐射杂散骚扰、RSE测试、电磁兼容检测
内容摘要：
杂散测试是无线设备电磁兼容检测的核心环节，本文系统解析传导型与辐射型杂散发射的定义、测试标准及实操方法，涵盖蓝牙设备CE 300328规范要求与频谱仪参数设置，为射频工程师提供完整的杂散骚扰测试技术指南。
AI 深度解读
杂散发射作为无线通信设备电磁兼容性的关键指标，其测试技术随着蓝牙、Wi-Fi等短距离通信设备的普及而日益重要。本文所述的CE 300328标准源于欧盟无线电设备指令，对30MHz至12.75GHz频段的杂散限值作出分级规定，体现了频谱资源保护的核心监管思路。从技术演进看，传导杂散与辐射杂散的区分测量反映了电磁干扰耦合路径的差异化管控需求——前者针对天线端口和电源线传导路径，后者关注机壳结构的空间辐射。当前5G毫米波与物联网设备的密集部署，使杂散测试面临更宽频段、更严格限值的挑战。建议工程师在暗室测试环境中严格遵循RBW/VBW设置规范，并建立预扫描机制以识别谐波与互调产物。该测试技术对保障设备共存性、避免邻频干扰具有基础工程价值，是产品获得CE/FCC/CCC认证的必要环节。
发信机的杂散辐射是指用标准信号调制时在除载频和由于正常调制和切换瞬态引起的边带以及邻道以外离散频率上的辐射。
杂散发射分为传导型杂散辐射和辐射型杂散辐射。
传导型杂散辐射：指天线连接器处或电源引线引起的任何杂散辐射。
以蓝牙测试为例，根据CE 300328的测试要求，在30M-1G频段范围内的杂波不能超过-36dBm，在1.8G-1.9G 的频段范围内不能超过-47dBm，在1G-12.75G（除1.8G-1.9G）的频段范围内不能超过-30 dBm。这种要求是防止杂波信号过大，干扰设备正常使用。
按照图一进行连接，然后按照如下截图设置进行操作（测试仪器：频谱仪E4407B、蓝牙基站MT8852B、功分器1502A、衰减器）。
(1)设置RBW=100kHz，VBW=30kHz。
(2)设置Detector mode=Positive peak。
(3)设置Avering=off。
(4)设置Sweep time=1s。

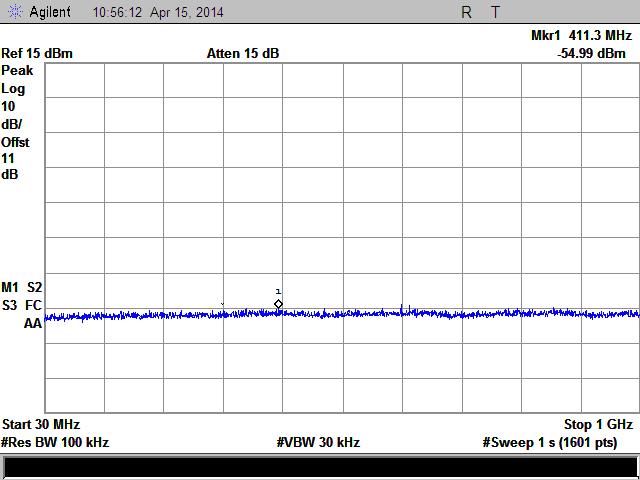

图2 30M-1G的发射机杂散
常见问题
Q: 传导型杂散辐射和辐射型杂散辐射有什么区别？
A: 传导型杂散辐射指通过天线连接器或电源引线传导出来的杂散信号，通常在屏蔽室中通过频谱仪直接测量；辐射型杂散辐射则是由设备机壳、结构缝隙及互连电缆向空间辐射的电磁能量，必须在电波暗室中使用天线接收测量。两者测试环境、耦合路径和测量方法均有本质差异。
Q: 蓝牙设备杂散测试的CE 300328标准限值是如何规定的？
A: CE 300328标准按频段分级设定限值：30MHz-1GHz频段杂波不得超过-36dBm，1.8GHz-1.9GHz频段不得超过-47dBm（该频段为移动通信保护带），1GHz-12.75GHz（除1.8-1.9GHz外）不得超过-30dBm。这种阶梯式限值设计旨在保护不同频段的敏感业务免受干扰。
Q: 频谱仪测试杂散时RBW和VBW如何设置？
A: 标准设置要求RBW（分辨率带宽）为100kHz，VBW（视频带宽）为30kHz，Detector模式设为Positive peak（正峰值检波），Averaging关闭，Sweep time设为1秒。该参数组合可确保准确捕获窄带杂散信号的峰值电平，同时兼顾测量速度与灵敏度。
