GPS测试详解
2013-07-31 14:18:17 栏目：通讯专栏
核心导读
文章脉络/关键词：
GPS测试、TTFF定位时间、信噪比C/N0、GPS接收机灵敏度、射频链路噪声系数、GPS首次定位时间
内容摘要：
GPS测试详解：全面解析民用GPS定位系统的核心测试指标与射频链路性能评估方法，涵盖TTFF定位时间、信噪比C/N0、接收机灵敏度等关键参数，以及E4438C信号源实操配置步骤，为无线通信工程师提供标准化测试流程参考。
AI 深度解读
GPS作为全球定位系统的核心技术，其性能测试在消费电子、车载导航及物联网设备领域具有重要工程价值。本文深入剖析了民用GPS基于L1载波（1575.42MHz）的射频架构特性，重点阐释了冷启动、热启动、温启动三种工作模式下的首次定位时间（TTFF）测试方法，以及信噪比C/N0与噪声系数NF的换算关系。从技术演进角度看，现代手机GPS方案普遍采用"滤波器+LNA+滤波器"的级联结构，整体噪声系数控制在2dB左右，这对高精度定位芯片的射频前端设计提出了明确要求。文章还详细介绍了安捷伦E4438C信号源配合Real-Time MSGPS选件的标准化测试环境搭建，强调屏蔽室使用的必要性以避免空间卫星信号干扰。对于缺乏专业GPS模拟器的实验室场景，文中给出了单点频信号替代测试的补偿计算公式，体现了工程实践的灵活性。这些测试规范对确保导航设备在复杂电磁环境下的可靠性具有直接指导意义。
GPS是一种很常见的全球定位系统，一般民用GPS使用的是GPS系统的L1载波, 频率为1575.42MHz。那么一般GPS卫星在离地面1万2千公里的高空上，24颗卫星以12小时的周期环绕地球运行, 使得在任意时刻, 在地面上的任意一点都可以同时观测到4颗以上的卫星。这样GPS可以有效的进行2D（平面地图）3D（立体地图）定位。
那么GPS性能到底如何其实是看它接收信号的能力，也就是它的定位时间的精确度，搜索卫星的数量越多、时间越短定位就越准。所以在行业内对GPS有个完整的测试流程。
对于GPS，测试包括定位精度，冷启动热启动温启动的TTFF，跟踪时间和捕获时间。此外还有A-GPS性能测试。但是这多是对于芯片处理运算能力的标准，对于单纯的射频链路，主要的就是信噪比C/N0，N0为噪声功率谱密度。这个也就是对于接收机的NF的测试。以往做过的项目是以-130dBm为参考值，按常温下热噪声是-174dBm/HZ，那输入SNR应该是44dB,现在手机GPS方案一般都是滤波器+LNA+滤波器的方案，按正常项目，前一个滤波器的插损应该是0.8dB左右，LNA的噪声系数1左右。LNA的增益一般在10以上，所以后面的滤波器贡献的NF就比较小了，所以算下来整个射频通路的NF大概是2dB左右，所以输出SNR应该是在41-42dB（这个需要用专门的软件来读）.此外如果没有GPS卫星信号发生器，可以输入1575.42MHz的单点频信号进行测试，原理同上，不过要根据频谱分析仪的RBW设置适当调整要求值。由于一般频谱分析仪的噪底都在145dBm/Hz，所以输入信号就要设置的高一点，比如-80至-100dBm左右，也不要太高，毕竟要考虑到接收机的压缩特性。此外输出的不是比噪声功率谱密度而是比噪声了，所以结果要考虑到RBW的设置，比如输入-100，RBW设置为1K，NF是2，那么输出的SNR为-100dBm-(-174dBm/Hz+10LOG1000)-2=42.这里大家区分开C/N0和S/N，否则看到输入不同的功率结果却一样肯定会比较迷糊。
GPS测试项如下：
GPS首次定位时间（第一次启动时2D定位与3D定位时间）
射频信号干扰
冷启动与暖启动定位时间
接收机重新捕获GPS信号时间
静止定位精度
接收机灵敏度
动态定位时间
在测试当中GPS首次定位时间是检测它性能的首要条件，主要检测在正常无干扰信号条件下，GPS的定位时间与搜索卫星的数量。
下面我将介绍一下GPS的首次定位时间测试。
进行测试所用到的设备包括：信号源（E4438C）、干扰源（E8572D）、功率分配器、衰减器、射频线。
注意：当我门测试的时候必须要再屏蔽室中搭建测试环境，否则GPS接收的信号就不是信号源所给出的信号，测试出来的结果就不是真正所要的结果。
具体测试操作步骤：
GPS首次定位时间
打开信号源E4438C，进入Mode选件然后点击屏幕最后一个按键翻页，进入第二页后 选择GPS选项。
当进入GPS选件后屏幕会有两行显示，这时我们选择Real Time MSGPS选项。
进入下图1界面的时候我门需要设置最大卫星颗数，然后进入Scenar io选项。
再进入Goto Row选项选择需要的地图，找到“select Scenario”选件点击这个选项，就已经进入到所需要的地图当中了。
选定了地图后在屏幕界面右上方会有一个Real Time MSGPS Off/ON的选项，这个选项是打开或者关闭GPS信号的选件，我们按下按钮选择打开GPS信号。（按下选件按钮的时候注意，按一下等待几秒钟看看信号是否打开，如果没有重复操作）
进入E4438C中的Amplitude选件设置信号强度，信号强度不要设置太大，因为GPS接收的信号本来就很小（信号大约在-100dBm左右），输出信号过大会导致GPS不能定位。
启动GPS定位软件，按照下面的表格填依次测试GPS 2D定位时间、GPS 3D的定位时间。（不同信号强度测试的时候必须重新启动GPS）
信号强度(dBm) GPS 2D定位时间 GPS 3D的定位时间 备注 -128 120秒 10分 -105 85秒 7分 -99 76秒 6分
表1
射频干扰测试

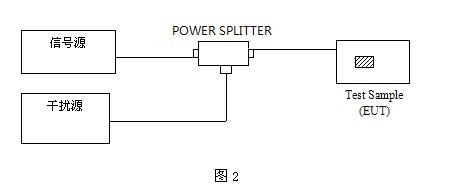

搭建测试示意图如下图2
按照图2示意图搭建系统，
首先让GPS进入搜索状态，打开GPS信号源。
确认GPS有效3D定位记录下此时信号强度。
在模拟信号不变的情况下，将干扰信号设置为相同频率与功率，然后逐渐以1dBm的幅度增加干扰信号。
检测干扰信号的强度在多大时候GPS丢失导航定位。
记录下干扰信号源的信号强度。
在这里我们只简单介绍了GPS产品部分的测试，如果想了解更多的测试信息可联系就近的摩尔实验室（MORLAB）。
如需更多资料，请发信到以下地址：Service@morlab.cn或致电：0755－36698555。
