JATE测试与认证
2013-04-27 17:43:20 栏目：通讯专栏
核心导读
文章脉络/关键词：
JATE认证、日本电信设备认证、WCDMA信令测试、电路交换与分组交换、强制性市场准入、射频协议测试
内容摘要：
JATE认证是日本电信设备进入市场的强制性准入要求，由日本电信设备技术符合性认证机构执行。本文以WCDMA设备为例，详解JATE测试的核心特点——需通过信令抓取验证底层协议，并对比电路交换与分组交换两种测试模式的关键差异，为无线通信产品出口日本提供技术参考。
AI 深度解读
JATE认证制度源于日本《电信事业法》，是日本政府针对电信设备设立的强制性技术壁垒，旨在确保进口通信设备与本国网络兼容并符合安全规范。该认证由日本总务省（MIC）授权JATE机构执行，其独特之处在于不仅关注射频指标，更强制要求提供message log信令记录以验证协议栈底层交互的正确性。以WCDMA终端为例，厂商需依据MPHPT第99号公告完成11大类测试，其中Basic Functions测试需区分HSDPA/HSUPA功能支持情况，并分别建立电路交换（CS）与分组交换（PS）两种连接场景——前者需抓取RRC层的setup及setup complete信令，后者则需捕获GMM/SM层的鉴权加密与PDP激活流程。这一机制对出口企业提出双重挑战：既要配置GS8800等专业信令测试系统，又需深入理解3GPP协议架构。建议相关厂商在产品研发阶段即导入JATE测试要求，避免因协议实现差异导致认证周期延误，同时关注日本运营商技术规范的动态更新。
一般来说无线通信产品要想进入日本市场必须通过JATE（JapanApprovals Institute forTelecommunications Equipment）认证，JATE是日本电信设备技术符合性认证的主要注册认证机构。JATE认证标准是根据MIC要求和MIC授权的运营商的技术要求并参照日本《电信事业法》来确定的，在日本这个认证是强制性的。
那么在认证过程当中关键的一步就是对产品进行测试，JATE的测试与其他射频测试不同，因为这项认证是需要信令（message log）来证明底层协议对错，我们以WCDMA设备（EUT）为例。一款WCDMA通信设备适用的标准是Notification No. 99 of MPHPT，总共有11个大测试项，每一个测试当中还会细分为好几个小测试项，总测试项如下：
第一项测试Basic Functions是最基本一项，具体搭建草图1所示
图1
按照图1进行连接，然后按照如下设置进行操作（测试仪器：频谱仪E4447A、系统GS8800信令测试软件WPA）
首先，进行被测试设备功能确认，需要具体了解到WCDMA设备是否带有HSDPA、HSUPA功能，因为这会直接影响到测试建立与连接，并且关系到测试结果整理。
（1） 打开GS8800系统，将基站切换到WCDMA最高版本。
（2） 使用基站确认EUT在WCDMA中Circuit switching与Packet switching都能正常的运行。
（3） 在系统中打开WPA软件，选择real time。
（4） 进入message菜单中选择信令抓取功能。
（5） 待EUT与基站正常通信并将EUT发射功率调到最大，也就是基站最大的功率等级。
（6） 读取信令分两种情况

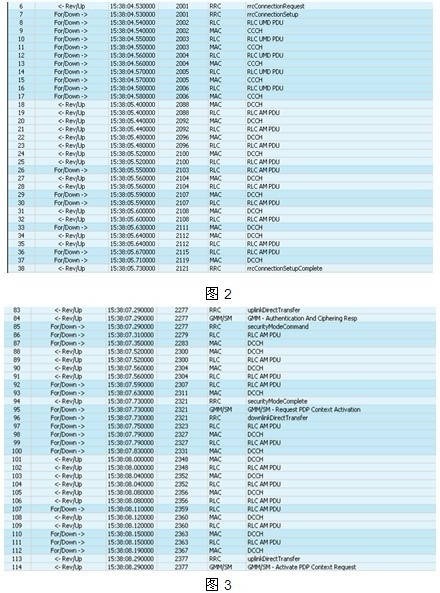

A，Circuit switching如图2所示，必须读取RRC层中setup过程然后是setup complete
B，Packet switching如图3所示，必须读取GMM/SM层中鉴权加密过程与第二个GMM/SM层中Activate PDP过程
以上就是我们测试出来的信令流程，单从结果上看我们也可以看出差异，所以Circuit switching的测试与Packet switching不是同一种测试，很多时候有人容易把这两种关系混淆，是因为无论哪一种测试方法，在基站上面显示的都是connect，所以大家都误以为是在通话的状态，其实同过这两种测试的分析我们可以看清楚是不一样的。
在这里我们只简单介绍了JATE的一个简单测试项，如果想了解更多的测试信息可联系就近的摩尔实验室（MORLAB）。
如需更多资料，请发信到以下地址：Service@morlab.cn或致电：0755－61281201。
常见问题
Q: JATE认证与TELEC认证有什么区别？
A: JATE认证主要针对电信设备（如手机、通信模块），依据《电信事业法》强制要求信令测试；TELEC认证则侧重无线电设备，依据《电波法》进行射频合规测试。两者管辖法律不同，但部分产品可能需同时取得两项认证。
Q: WCDMA设备的JATE测试为什么必须抓取信令？
A: JATE认证的核心要求是验证设备底层协议实现与日本网络的兼容性，仅通过射频指标无法判断协议交互是否正确。以WCDMA为例，需通过message log证明RRC连接建立、鉴权加密、PDP激活等关键流程符合日本运营商技术要求。
Q: 电路交换测试和分组交换测试的主要差异是什么？
A: 两者信令层级不同：电路交换（CS）测试关注RRC层的setup和setup complete过程，用于语音业务；分组交换（PS）测试需验证GMM/SM层的鉴权加密及Activate PDP流程，用于数据业务。尽管基站均显示connect状态，但底层协议交互完全不同，不可混淆。
