浅析模拟对讲机CE认证中的EMC测试

    对讲机类的产品如需销售的欧盟的市场，则必须要求通过CE认证，主要的测试内容包含RF（射频），EMC（电磁兼容），Safety（安规），以及部分频段产品会涉及到SAR（比吸收率）的测试，此前已对此类产品的射频部分的测试项目进行详细的解读，本文将主要介绍电磁兼容部分的测试项目，目前市面上常见的模拟对讲机一般都是采用FM调制方式，工作频率在100多兆赫兹和400多兆赫兹，最大功率大致为5W。

    模拟对讲机CE认证中的EMC测试采用EN 301489-5标准，主要分为两大类测试。

    1. EMI 电磁骚扰

      1.1 Radiated emission辐射骚扰

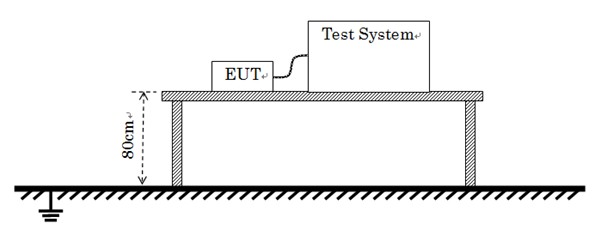

        1.1.1 测试布置图

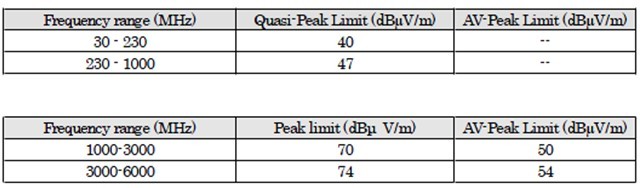

        1.1.2 测试限值

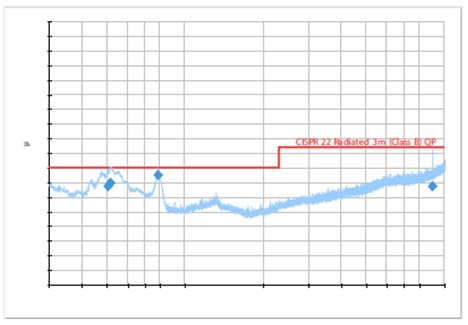

        1.1.3 测试案例展示

      1.2 AC mains input/output port传导骚扰

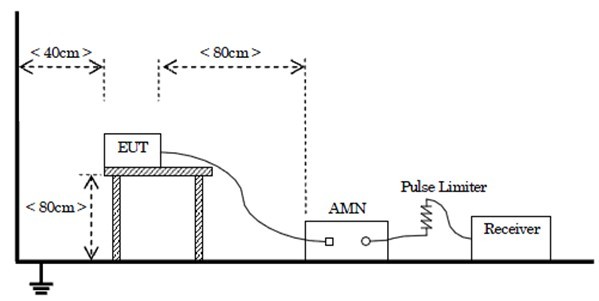

        1.2.1 测试布置图

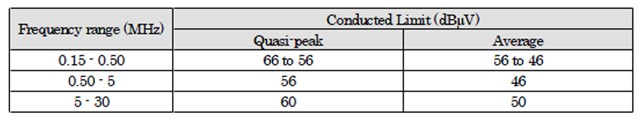

        1.2.2 测试限值

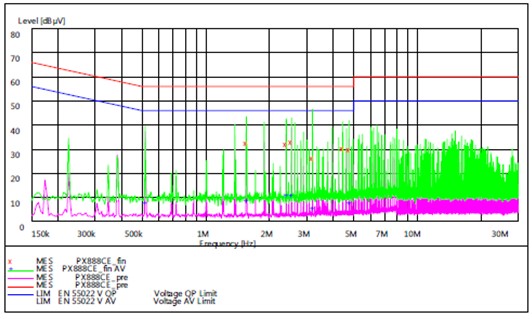

        1.2.3 测试案例展示


    2. EMS 电磁抗扰度

      2.1 RF electromagnetic field辐射抗扰度

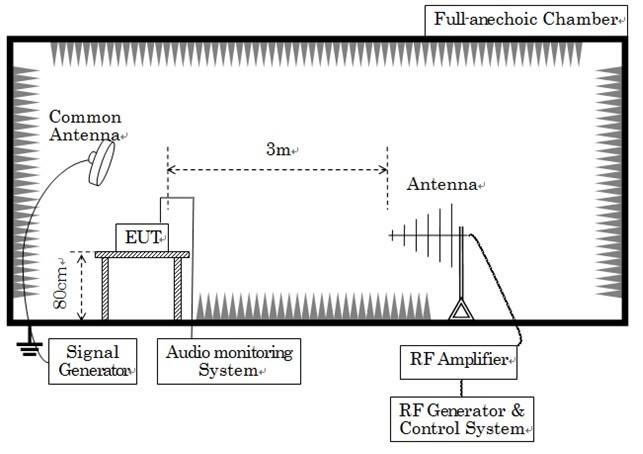

        2.1.1 测试布置图

        2.1.2 测试限值

    对讲机的音频失真不超过25%。

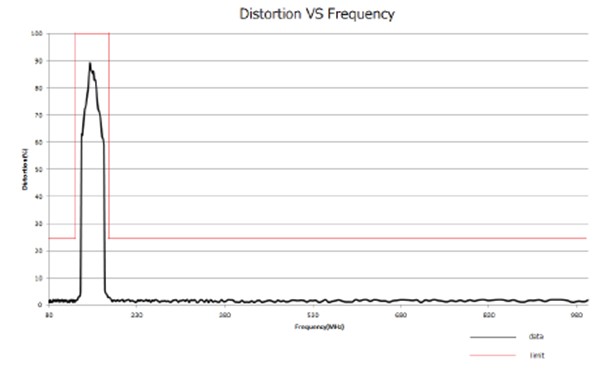

        2.1.3 测试案例展示

      2.2 Electrostatic discharge静电抗扰度

        2.2.1 测试布置图

        2.2.2 测试限值

    接触放电+/- 4KV，空气放电+/- 8KV。

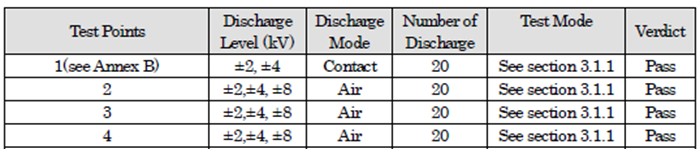

        2.2.3 测试案例展示

      2.3 Fast transients common mode电快速脉冲抗扰度

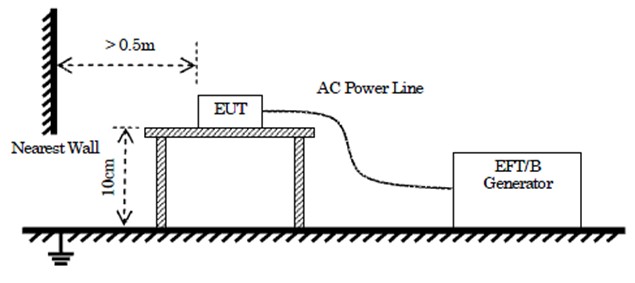

        2.3.1 测试布置图

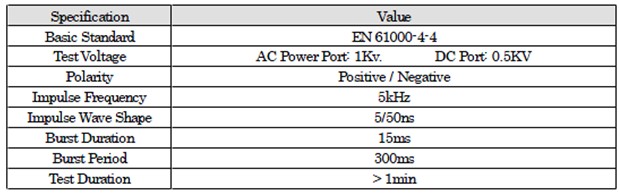

        2.3.2 测试门限

    对讲机音频失真不超过25%。

        2.3.3 测试案例展示

      2.4 RF common mode传导抗扰度

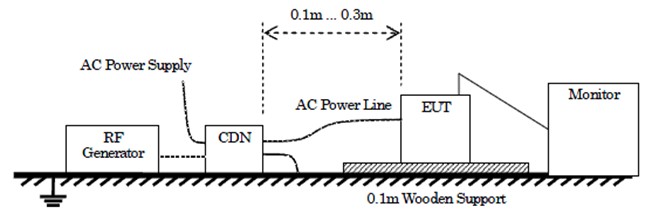

        2.4.1 测试布置图

        2.4.2 测试限值

    音频失真不大于25% .

        2.4.3 测试案例展示

      2.5 Voltage dips and interruptions电压跌落和瞬断

        2.5.1 测试布置图

        2.5.2 测试限值

    对讲机音频失真不超过25% .

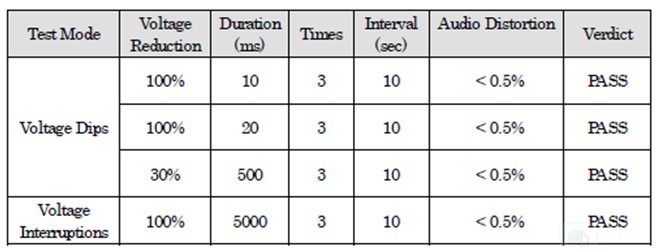

        2.5.3 测试案例展示

      2.6 Surges, line to line and line to ground浪涌

        2.6.1 测试布置图

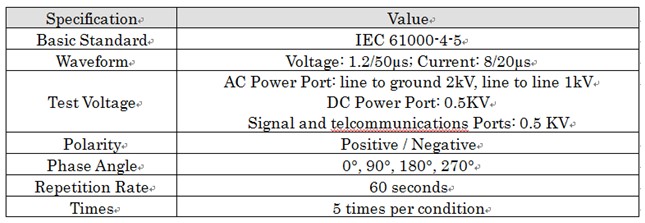

        2.6.2 测试限值

    对讲机音频失真不超过25%。

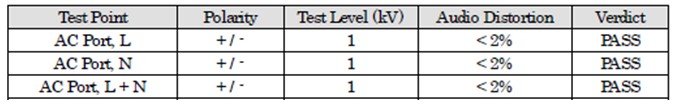

        2.6.3 测试案例展示

    以上就是摩尔实验室（MORLAB）针对模拟对讲机CE中电磁兼容（EMC）部分测试的简要说明。摩尔实验室拥有目前中国最完整的通信EMC实验室，并在深圳，上海，成都，厦门，北京均有相关专业的工程技术服务人员，可为您的产品提供专业、全面的测试认证服务。

    如需更多资料，请发信到以下地址：info_cd@morlab.cn或致电：028-85147866。
