关于泄露电流模拟人体阻抗网络（MD）的简介
2013-01-30 11:03:40 栏目：关注安全
核心导读
文章脉络/关键词：
泄露电流、模拟人体阻抗网络、MD电路、IEC 60990、加权感知电流、加权摆脱电流
内容摘要：
本文详解泄露电流测试中的模拟人体阻抗网络（MD），涵盖加权感知电流与加权摆脱电流两种核心电路，适用于IEC 60990等安规标准，帮助理解灯具、家电、医疗设备等不同产品的泄露电流测量方法。
AI 深度解读
模拟人体阻抗网络（MD）是电气安全测试中的关键技术，其设计源于对人体生理效应的深入研究。由于电流通过人体时会产生感知、反应、摆脱和灼伤等效应，国际电工委员会制定了IEC 60990标准，通过加权电路模拟人体在不同频率下的阻抗特性。这一技术背景反映了全球电气安全法规从单纯电气参数向人体生理响应的演进。对于制造商而言，正确选择MD电路直接影响产品能否通过CB认证、CCC认证等市场准入；灯具行业需同时测量两种加权电流并取最大值，要求更为严格。建议企业在产品设计阶段即引入预测试，避免认证阶段整改。该技术的标准化推动了全球贸易便利化，也为AIoT时代的新型智能设备安全评估奠定了基础。
人体效应最为重要的有：感知、反应、摆脱和电灼伤，而泄漏电流对人体的效应就安全而言，考虑的是流过人体的有害电流。测量泄露电流所用的测量装置需考虑到电流通过人体包括心脏时产生的生理效应的测量，即引入模拟人体阻抗网络。不同的标准，采用的网络不同，人体阻抗模拟电路（MD）为模拟人体阻抗的电路，是安规执行单位指定作为泄露电路测量的依据，泄露电流的读值为在测量网络上的电压降除以等效的直流电阻值。人体的阻抗由于人机接触点的位置，面积和电流的流向而有所不同，因此人体阻抗模拟电路规格的选择必须依据要做何种测试以及所能允许的最大泄露电流量来决定。
灯具、家电、AV/IT、医疗设备所对应的模拟人体网络阻抗各不相同。下文主要以标准IEC 60990《接触电流和保护导体电流的测量方法》为例介绍两种常用的人体阻抗模拟电路：加权感知电流，加权摆脱电流。
一．加权感知电流测量网络（即IEC60990中图4）
感知电流是指能够引起人的感觉的最小电流。人体对电流的感知和反应时流过人体内部器官的电流引起的。为了准确测量这些效应，就要对反应电流随频率变化进行研究和补偿。对于引起不自主反应的电流，图4中的网络模拟人体阻抗，并且给出了随人体频率特性的加权值。
该网络主要适用于IEC60335、IEC60950、IEC60065、IEC60598等标准中。

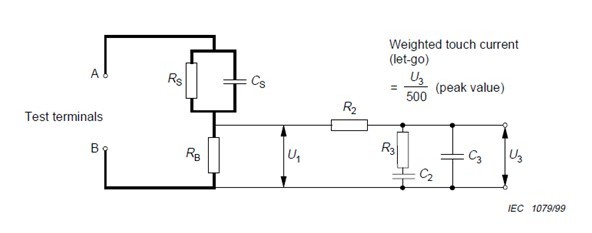

二．加权摆脱电流测量网络（即IEC60990中图5）
摆脱电流是指人体能够忍受并能自主摆脱的最小电流。摆脱电流限值的频率效应不同于感知电流。图5的网络模拟人体阻抗，并加权以模拟人体对电流的频率效应，该电流能引起肌肉痉挛（肌肉不自主收缩），和由此摆脱可握紧零部件的能力。

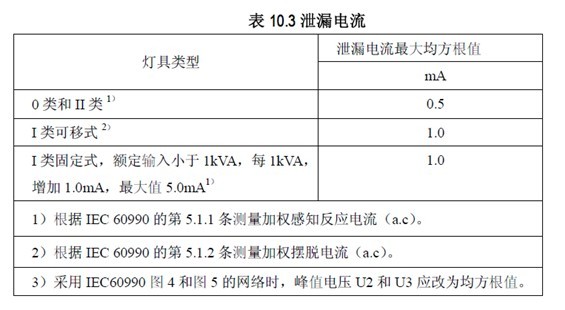

该网络主要适用于IEC60598.见下表（即GB7000.1-2008中表10.3）：
由此表可见，灯具的泄露电流测量不同于家电类和AV/IT类设备。灯具的泄露电流需要同时测量加权感知电流与加权摆脱电流，并取二者中最大均方根值。
摩尔实验室（MORLAB）始终站在安全测试领域的前沿，并长期关注广大客户的需求，我们优秀的技术专家可按照各种标准，进行家用电器、灯具、IT、AV等方面的安全测试与认证，为客户提供快速而高效的一站式安全认证与检测。
如需更多资料，请发信到以下地址：Service@morlab.cn或致电：0755-36698555。
常见问题
Q: 什么是模拟人体阻抗网络（MD），为什么泄露电流测试需要用到它？
A: 模拟人体阻抗网络（MD）是用于模拟人体电阻特性的专用电路，因为人体阻抗会因接触位置、面积和电流流向而变化。在泄露电流测试中引入MD，是为了准确测量电流通过人体（包括心脏）时产生的生理效应，确保产品符合IEC 60990等安规标准的安全要求。
Q: 加权感知电流和加权摆脱电流测量网络有什么区别？
A: 加权感知电流网络模拟人体对电流的感知和反应特性，适用于家电、IT/AV设备；加权摆脱电流网络则模拟肌肉痉挛和自主摆脱能力，主要用于灯具类产品。两者频率加权特性不同，灯具需同时测量两种电流并取最大均方根值，而家电类通常只需测量感知电流。
Q: 不同产品类型的泄露电流测试标准有何差异？
A: 灯具、家电、AV/IT、医疗设备对应的人体阻抗网络各不相同。例如灯具遵循IEC 60598/GB 7000.1，需同时测量加权感知和摆脱电流；家电类遵循IEC 60335，主要使用感知电流网络；IT设备遵循IEC 60950。企业应根据产品类别和目标市场选择正确的测试标准和MD电路。
