关于EMC新指令，你知道多少呢？

2016-08-31 11:11:52 栏目：通讯专栏

随着电子产业技术的发展，EMC指令也紧跟时代的步伐，更新换代，在电子通信时代的舞台上绽放光彩。

首先我们来了解EMC指令的发展历程：

1996年1月1日，强制执行电磁兼容性指令89/336/EC

2007年7月20日,新的EMC指令2004/108/EC开始实施（新EMC指令实施之后有两年过渡期）

2014年3月29日,欧盟官方期刊公布了最新版本的EMC指令2014/30/EU，用以替换原有的电磁兼容指令2004/108/EC。

2016年4月20日,新EMC指令2014/30/EU立即强制执行。

EMC指令在时间的齿轮中经历了华丽蜕化，新指令涵盖的产品包括新型投放于市场的产品，以及不同形式的产品，包括远程销售类产品。

一、EMC新指令新在哪呢？
1、新指令亦于技术文文件中，加入新要求:
设计概念和制造图像，以及组件方案、子组件、原理等;
必要的描述和说明，以理解那些图像和方案，以及理解该设备操作。
2、新指令要求制造商应加贴CE标志于每一件个体设备上，以满足本指令的合适要求。而制造商亦应为设备模型，制定书面欧盟合规声明。当设备已投放市场，该声明应与技术文档保存一起。直至10年后，再可透过国家级机构进行处置。官方形式的不符合状况也列明在新指令中。
3、新指令指出，任何会员国应要求相关经济营运者纠正不符合状况，或有关会员国应采取一切适当措施以限制或禁止已于市场上提供的设备，或确保其设备于市场中被召回或撤走。各成员国应制定相关处罚规则，该规则适合被采用于违反国家法律规定的经营者。各成员国应采取一切必要措施，以确保处罚规则得到执行。这些处罚规则可能包括因严重违反而作出的刑事处罚。
4、新指令要求制造商和进口商的名称，注册商号或注册商标和地址必须出现在设备上，而当设备尺寸或设备性质不允许时可出现在包装或用户手册上。用户手册应包括器具用途和符合指令的使用方法。例如，装配、安装、维护、使用和操作环境。
5、新指令还提到，“欧盟形式检查证书”替代旧的“公告机构意见书”；需要提供唯一公告机构申请书面声明；在符合性证明中电子手段的更广泛应用；强调市场抽检的重要性和责任。

二、EMC新指令不符合性包括：
1、CE标识的标贴方法不符合法规765/2008第30章或指令第17章要求;
2、没有标贴CE标识;
3、没有起草欧盟符合性声明;
4、起草的欧盟符合性声明不正确;
5、技术文档提供不了或不完整;
6、第7章第6条或第9章第3条信息缺少，伪造或残缺（这些信息包括产品型号、批号或系列号，制造商和进口商的名称，注册商号或注册商标和地址信息）;
7、没有履行第7章或第9章其他行政管理要求的。（例如产品型号、批号或系列号缺失。发现产品不符合要求或出现风险时没有采取措施或通知相关管理部门的）。

三、新EMC指令换证所需资料

1.产品说明书（中英文）

2.产品关键件、参数，工作电压/电驴/功率、铭牌、（型号，产品类别标记，型号，商标，生产厂，工作电压，电流，功率等）

3.商标（英文或中英文或图形）

4.照片，除主型号以外的型号照片

5.差异说明写法：主型号一般选择功能较多功率较大的，其他型号与主型号差异包括：型号，参数（功率，电压等），工作原理等

四、EMC标准更新
EMC更新了多项标准，这里我们主要对EN 55024和EN55032进行分析

标准	主要变动
EN55024	1. 可取2倍的level值和最大4%的步进加速CI、RI的测试； 2. Annex A中多了 A.2.6 的测试方法“demodulation sent to digital lines”，其主要用意是为了测试VoIP等数字线路中一台产品被干扰后会将干扰信号传输到同一线路中的其他设备，使另一台设备通话或功能受影响； 3. 数字模拟连接均适用，在之前的版本中都是针对模拟线路进行测试，对数字线路的解调考虑是首次出现。 4. 新标准生效日期为2016年2月22日；旧标准失效日期是2018年5月22日。
EN55032	涵盖EN55013和EN55022两项标准。 1. 新标准生效日期为 2016年2月5日；旧标准失效日期为2018年5月5日； 2. 增加FAR(自由空间开阔场)方法，规定了相应的限值； 3. 增加新的Table A.7，规定了家用卫星接收系统室外单元（ outdoor units of home satellite ）的辐射限值； 4. 附录I列名了有关RVCs和GTEM测量方法和极限的参考资料；多处文本有变动； 5. 增加新的Table A.7，规定receiving systems的辐射限值，及Annex H测试细节。 6. 1GHz以上辐射测试，明确规定:针对由电弧或火花放电产生的骚扰只测量平均值。

EN55032增加FAR(自由空间开阔场)方法，规定了相应的限值，以下是FAR测试方法和FAR场地测试限值。
FAR测试方法：
1. 场地确认Clause 5.4.7 of CISPR 16-1-4:2010/AMD1:2012。
2. 测试过程Annex C and Clause 7.4of CISPR 16-2-3:2010。

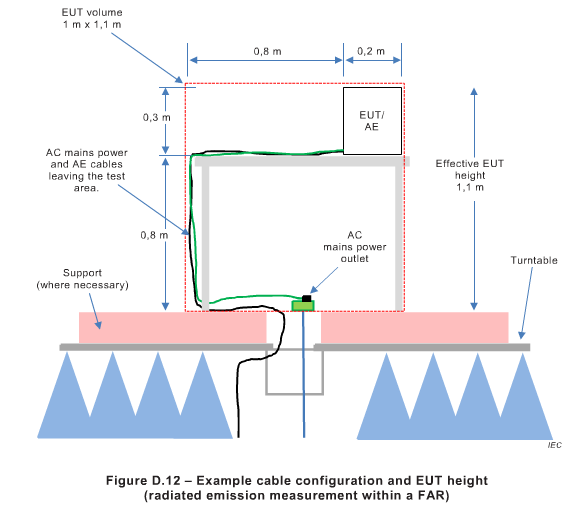

3. 测试布置Annex D。
截图08

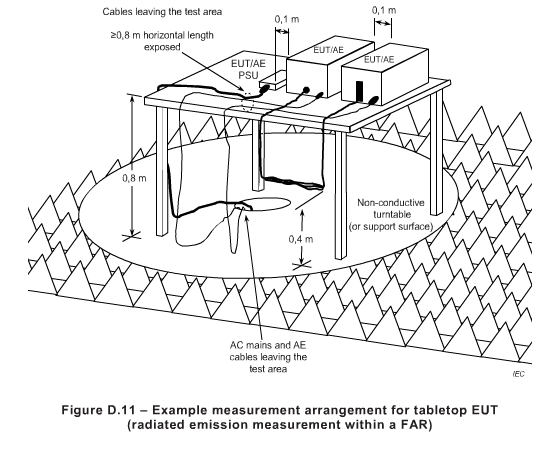

测试场景图-台式设备测试场景图-落地式设备
FAR场地测试限值：
QQ图片201608092240153

EN55032还增加新的Table A.7，规定了家用卫星接收系统室外单元的辐射限值。
家用卫星接收系统室外单元（ outdoor units of home satellite ）的辐射限值：
5LRM7$MF$TH3SPTMT4TN~{P

看完本文是不是对EMC新指令已经有了更透彻的认识了呢，想要了解更多资料请联系我们。
